ClearFox® FBBR
Reaktor biologiczny ze złożem stałym
Zaawansowany proces biologiczny oczyszczania ścieków
- Wyjątkowa Stabilność Procesu
- Ciągła Automatyczna Praca
- Certyfikowana Wysoka Wydajność
- Skuteczność oczyszczania 99 %

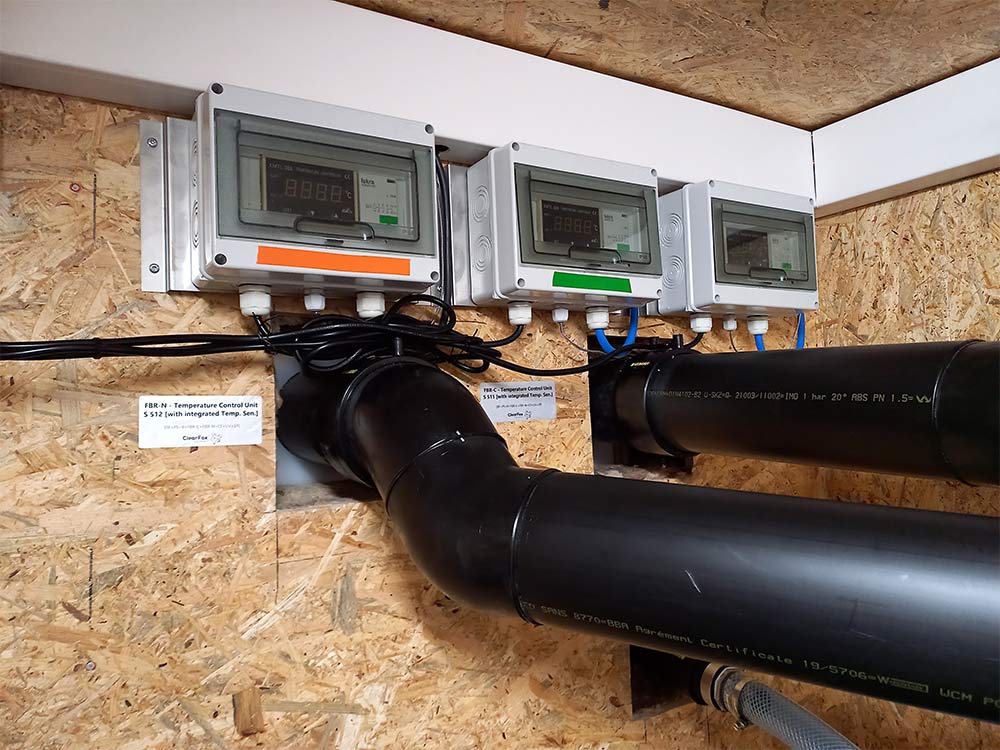

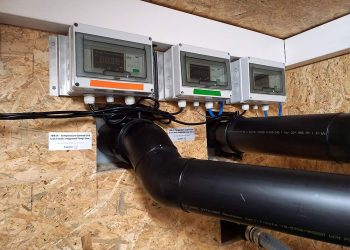

Galeria
Opis
Reaktor ClearFox® FBBR (Reaktor z Biofilmem na Złożu Stałym) to wysokowydajny proces biologicznego oczyszczania ścieków. Działa w oparciu o proces zanurzonego złoża stałego, w którym mikroorganizmy kolonizują stałe materiały nośne i skutecznie rozkładają zanieczyszczenia, takie jak związki organiczne i substancje na bazie azotu. Wyjątkowa stabilność procesu sprawia, że nadaje się on do szerokiego zakresu zastosowań w ściekach przemysłowych i komunalnych, gwarantując niezmiennie wysoką skuteczność oczyszczania nawet w trudnych warunkach. Nasza modułowa konstrukcja umożliwia elastyczną konfigurację w układzie szeregowym lub równoległym, zapewniając wydajność oczyszczania od 10 m³/dobę do 5000 m³/dobę.

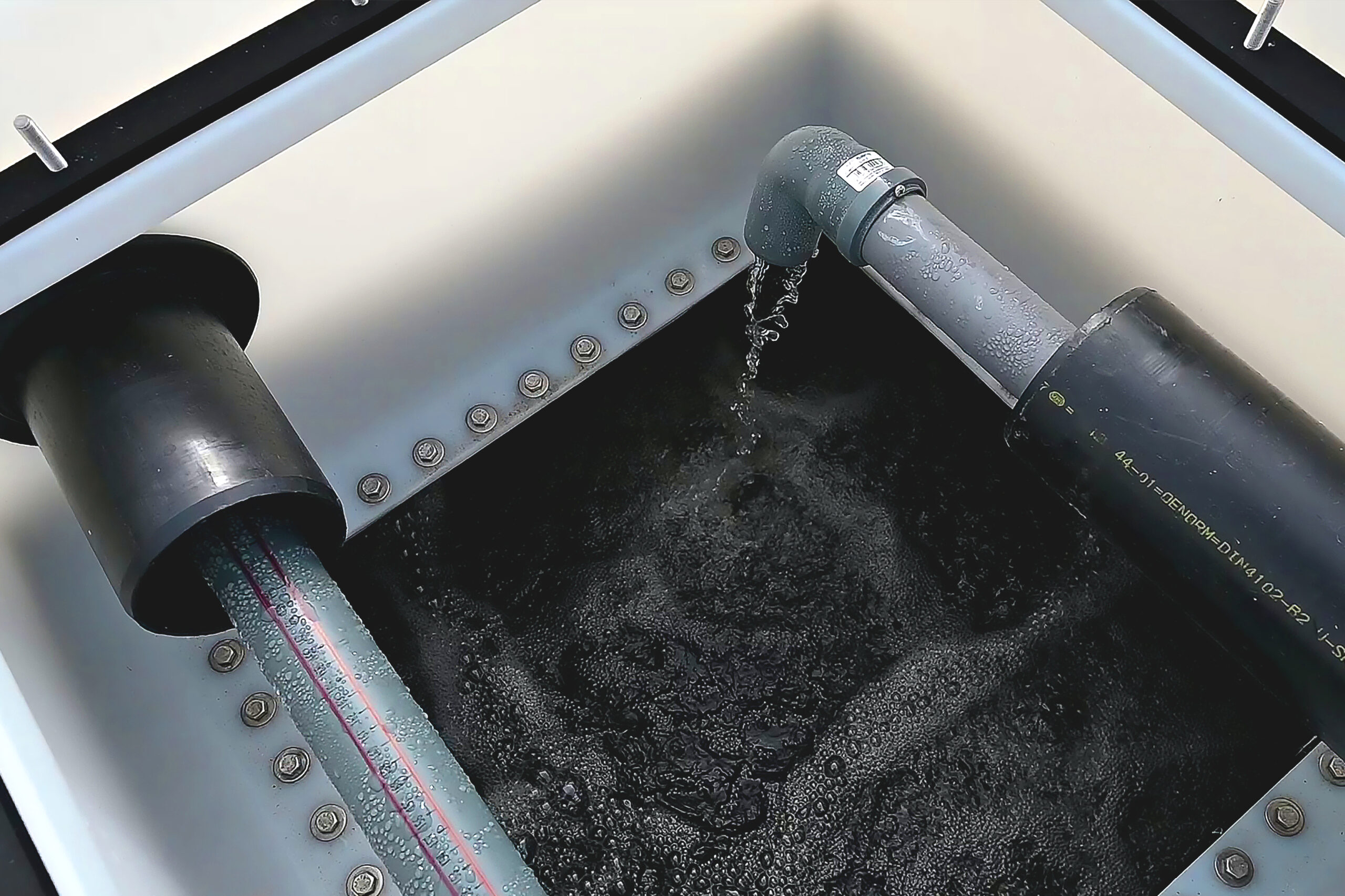

Jak to działa
- Ścieki wpływają do systemu kontenerowego (1)

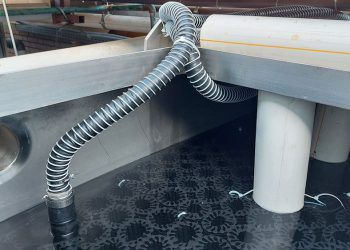

- Tlen dostarczany jest za pomocą napowietrzania rozproszonego (2).
- Kaskady ze złożem stałym wspomagają wzrost biofilmu w celu szybkiego oczyszczania biologicznego (3)

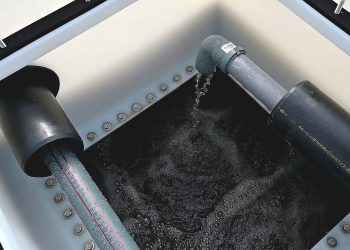

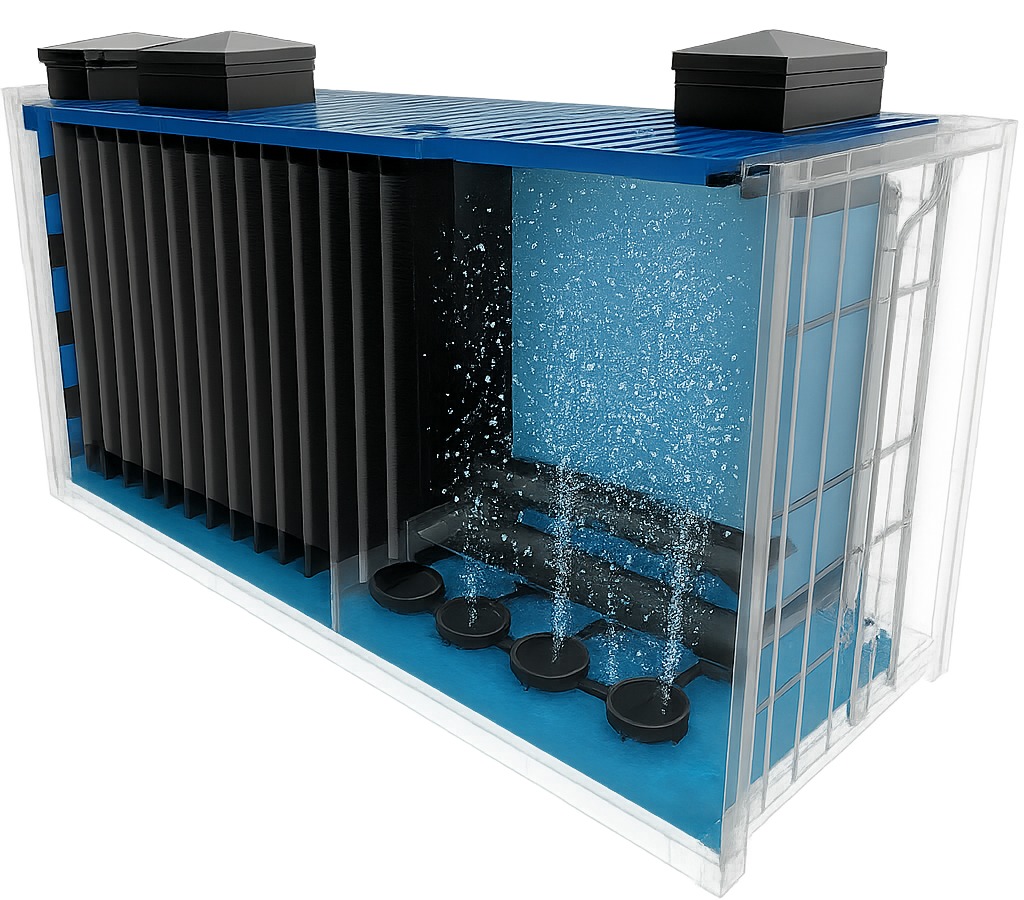

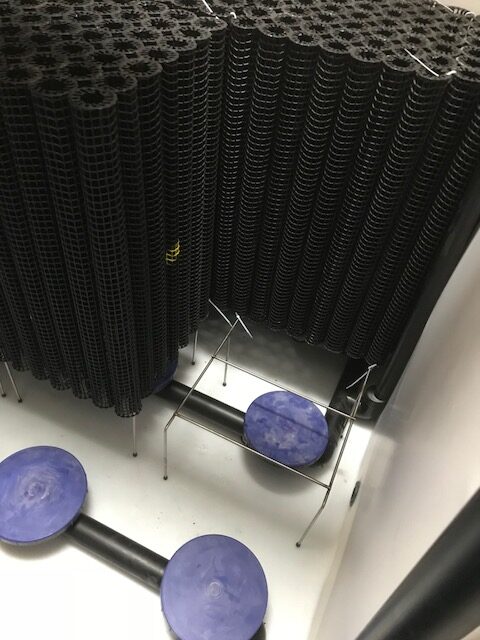

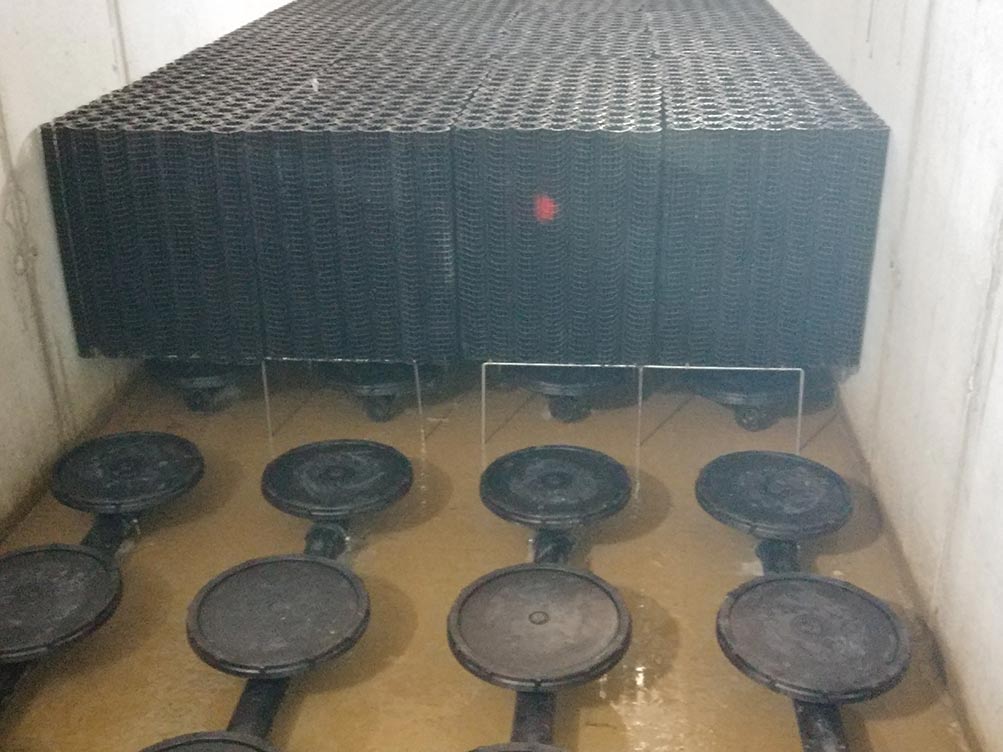

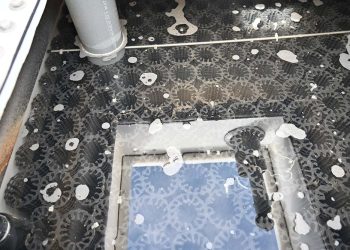

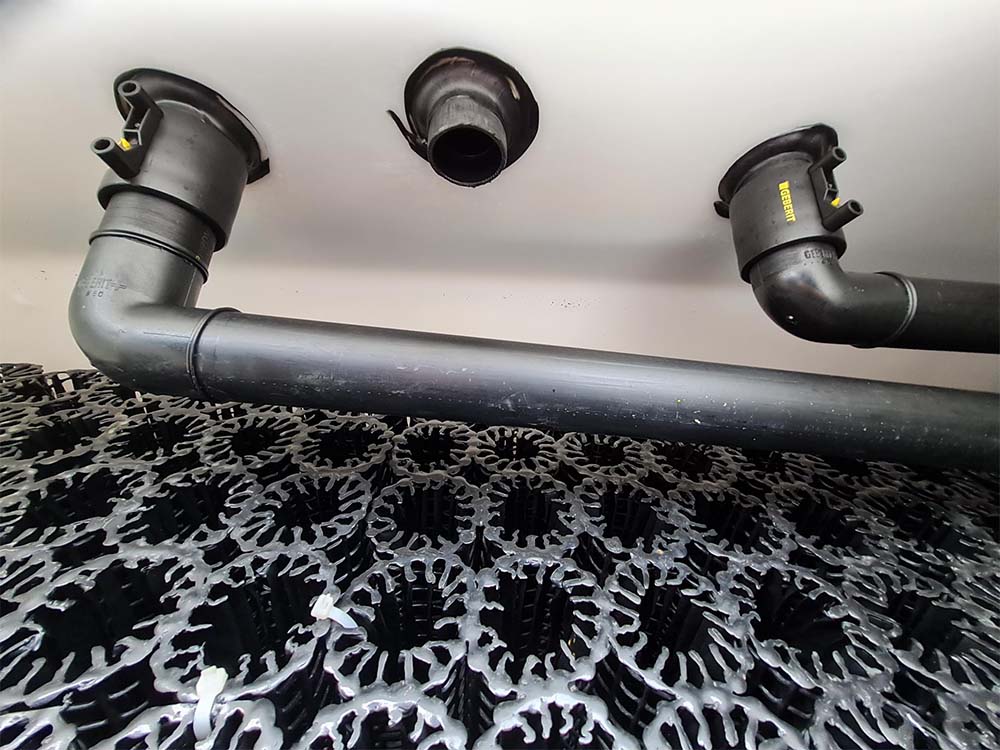

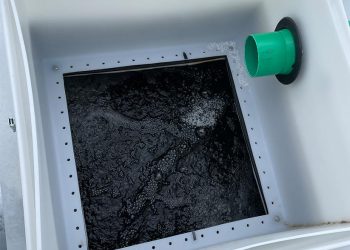

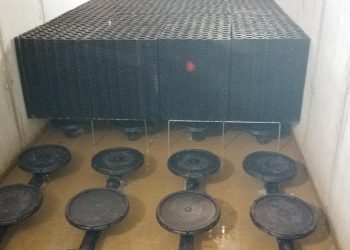

Komory reaktora są rozmieszczone kaskadowo w kontenerze i wyposażone w materiały nośne o różnej powierzchni właściwej (100 m²/m³ – 200 m²/m³). Ścieki przepływają etapami przez reaktory biologiczne, w których rozwijają się odpowiednie mikroorganizmy, dostosowane do obciążenia zanieczyszczeniami. Degradacja biologiczna przebiega zazwyczaj zgodnie z wykładniczo spłaszczającą się krzywą. Ze względu na kaskadową konstrukcję ze zwiększającą się powierzchnią nośnika, szybkość degradacji w naszym ClearFox® FBBR pozostaje niezmiennie w optymalnym zakresie. Tlen do biomasy dostarczany jest przez system napowietrzania umieszczony poniżej materiałów nośnych, co zapewnia idealne warunki do wzrostu mikroorganizmów i efektywnej biodegradacji zanieczyszczeń przez biofilm.
Zalety
- Niezawodna technologia
Jedną z kluczowych zalet technologii stałego złoża ClearFox® jest wyjątkowa stabilność procesu. W przeciwieństwie do konwencjonalnych systemów oczyszczania biologicznego, biofilm w zanurzonym reaktorze ze złożem stałym automatycznie dostosowuje się do zmiennych obciążeń. ClearFox® FBBR działa niezawodnie nawet przy wahaniach wartości dopływu, wyciekach smaru lub przerwach w dostawie tlenu.
Dzięki temu system ClearFox® nadaje się do wszystkich rodzajów ścieków – od oczyszczania ścieków komunalnych po najbardziej wymagające ścieki przemysłowe.
- Niskie koszty operacyjne
Wydajna obsługa systemów ClearFox® nie wymaga wyspecjalizowanego personelu. Bez cotygodniowych regulacji, bez skomplikowanej technologii pomiarowej lub kontrolnej: Reaktor ze złożem stałym autonomicznie zapewnia stabilność biologiczną. System został zaprojektowany z myślą o minimalnych nakładach na konserwację.
W połączeniu z niskim zużyciem energii, przekłada się to na niskie i przewidywalne koszty eksploatacji (OPEX) przez cały okres użytkowania systemu.
- Szybki czas realizacji
Nasze kontenery ClearFox® FBBR są produkowane w naszym zakładzie produkcyjnym w Niemczech zgodnie z zasadą plug & play. Wszystkie elementy, takie jak połączenia i rurociągi są fabrycznie zmontowane, co znacząco upraszcza montaż na miejscu. Dzięki modułowej konstrukcji, systemy można łatwo rozbudować lub przenieść w inne miejsce w dowolnym momencie.
To w znacznym stopniu redukuje ryzyko dla operatorów i inwestorów – szybka dostępność, krótki czas montażu i elastyczność w rozbudowie gwarantują niezawodne wdrożenie i pewność planowania.
- Kompaktowa konstrukcja
Bazując na ponad 20-letnim doświadczeniu w pracy z najpopularniejszymi procesami oczyszczania ścieków, specjalizujemy się w zmodyfikowanym procesie ze złożem stałym. Łączy on kompaktową konstrukcję z wysoką i stabilną efektywnością oczyszczania. Wyższe wskaźniki usuwania zanieczyszczeń na jednostkę powierzchni osiągają jedynie systemy MBR.
Nasze doświadczenie pokazuje jednak, że wysokie zużycie energii, koszty wymiany membran oraz skomplikowana obsługa często uniemożliwiają stabilną pracę systemów MBR w dłuższym okresie, co sprawia, że są one nieodpowiednie do większości zastosowań.
- Certyfikowana efektywność

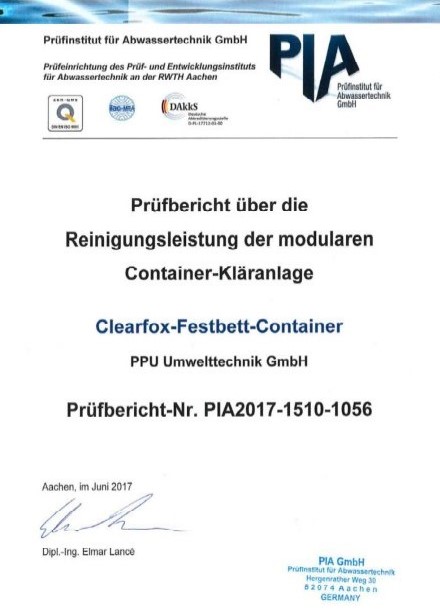

ClearFox® jest pierwszą i jedyną firmą, która poddała swój system kontenerowy ze złożem stałym 52-tygodniowemu testowi długoterminowemu w niezależnym instytucie badawczym (PIA). Podczas testu nasz 20-stopowy kontener ze złożem stałym niezawodnie usuwał 100 kg ChZT i 40 kg BZT dziennie.
W rzeczywistych zastosowaniach przemysłowych, przy silnie zanieczyszczonych ściekach, nasze systemy kontenerowe osiągnęły już do 130 kg usuniętego ChZT na dobę.
Filmy

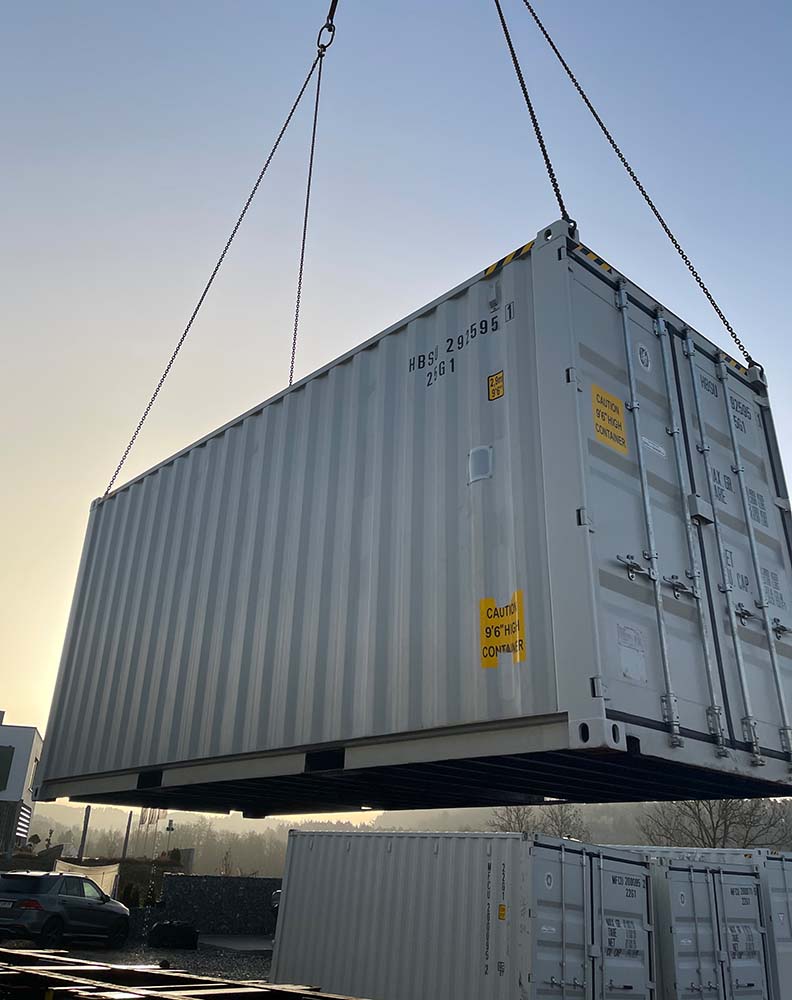

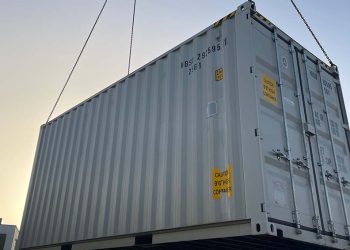

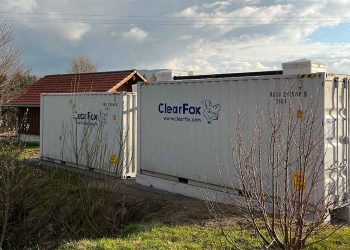

Projektujemy niestandardowe rozwiązania dostosowane do każdego projektu i wymagań danej lokalizacji. 20-stopowy i 40-stopowy ClearFox® FBBR (Fixed Bed Biofilm Reactor) obejmują etap oczyszczania biologicznego bez wstępnego i wtórnego oczyszczania. Oferujemy również kompletne samodzielne oczyszczalnie ścieków z oczyszczaniem wstępnym i wtórnym w ramach ClearFox® Packaged FBBR Plants.
Opis kontenera FBBR (nadziemny)
| Typ modułu | 20‑stopowy FBBR |
|---|---|
| RLM | 667 |
| Wskaźnik usuwania ChZT [kg/d] | 100 |
| Wskaźnik usuwania BZT [kg/d] | 40 |
| Wskaźnik usuwania NH4-N [kg/d] | 8 |
| Przepływ wsadu [m³/d] | 100 |
| Przepływ wsadu [m³/godz.] | 5 |
| Wymiary (d/s/w) w m | 6,1 / 2,5 / 2,8 |
| Jednostka sterująca | Wewnątrz |
| Masa (transportowa/robocza) [t] | 7,5 / 35 |
| Zużycie energii [kWh/d] | 55,8 |
| Typ modułu | 40-stopowy FBBR |
|---|---|
| RLM | 1333 |
| Wskaźnik usuwania ChZT [kg/d] | 200 |
| Wskaźnik usuwania BZT [kg/d] | 80 |
| Wskaźnik usuwania NH4-N [kg/d] | 16 |
| Przepływ wsadu [m³/d] | 200 |
| Przepływ wsadu [m³/godz.] | 10 |
| Wymiary (d/s/w) w m | 12,2 / 2,5 / 2,8 |
| Jednostka sterująca | Wewnątrz |
| Masa (transportowa/robocza) [t] | 12 / 58 |
| Zużycie energii [kWh/d] | 100,8 |

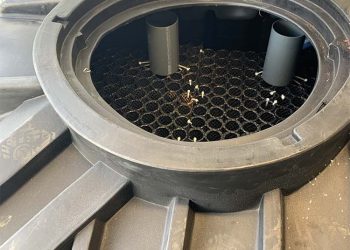

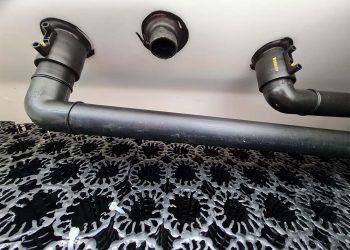

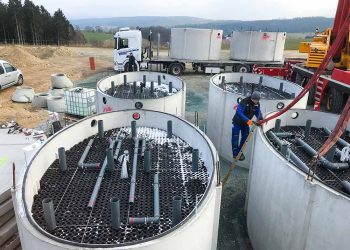

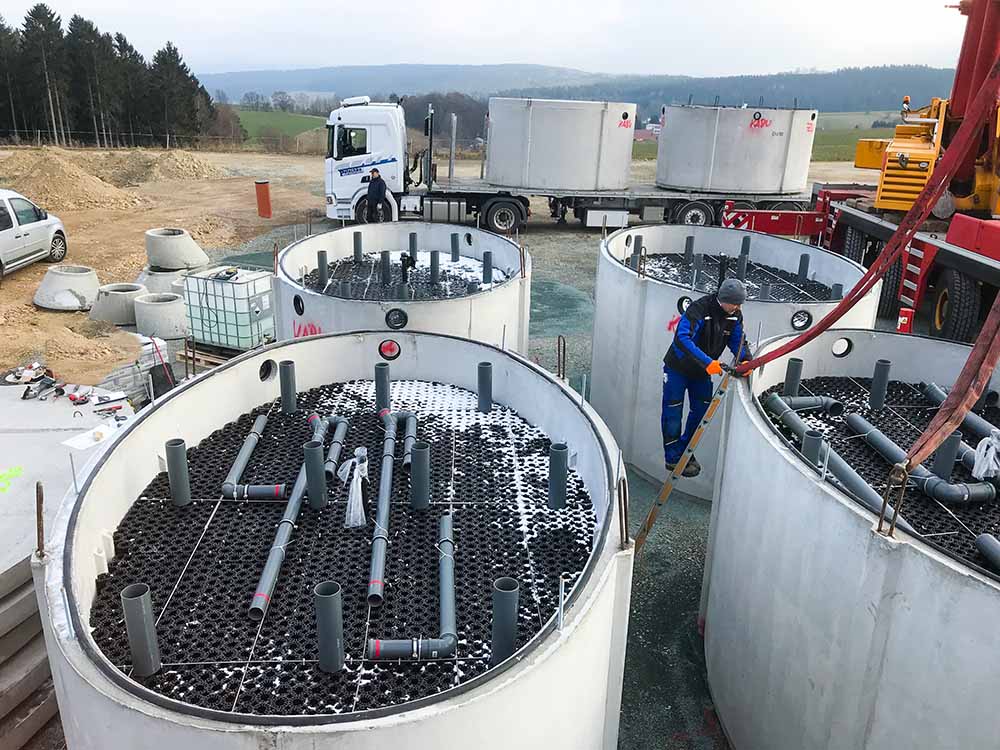

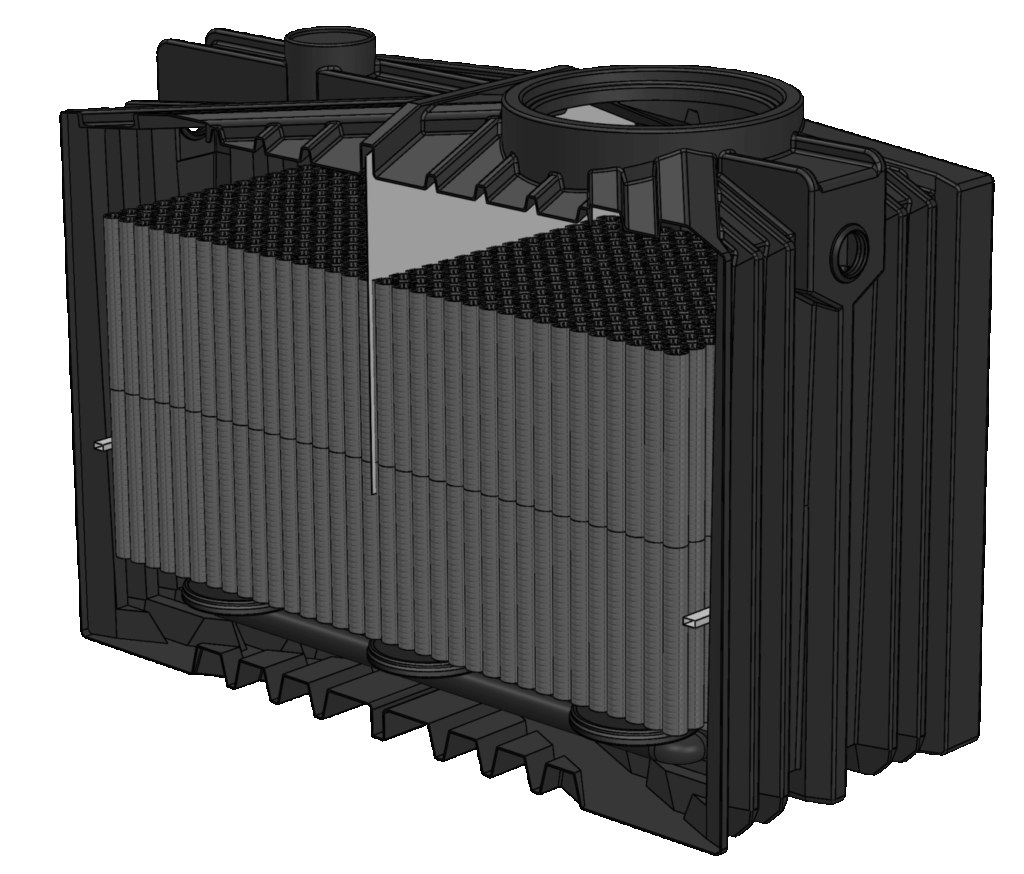

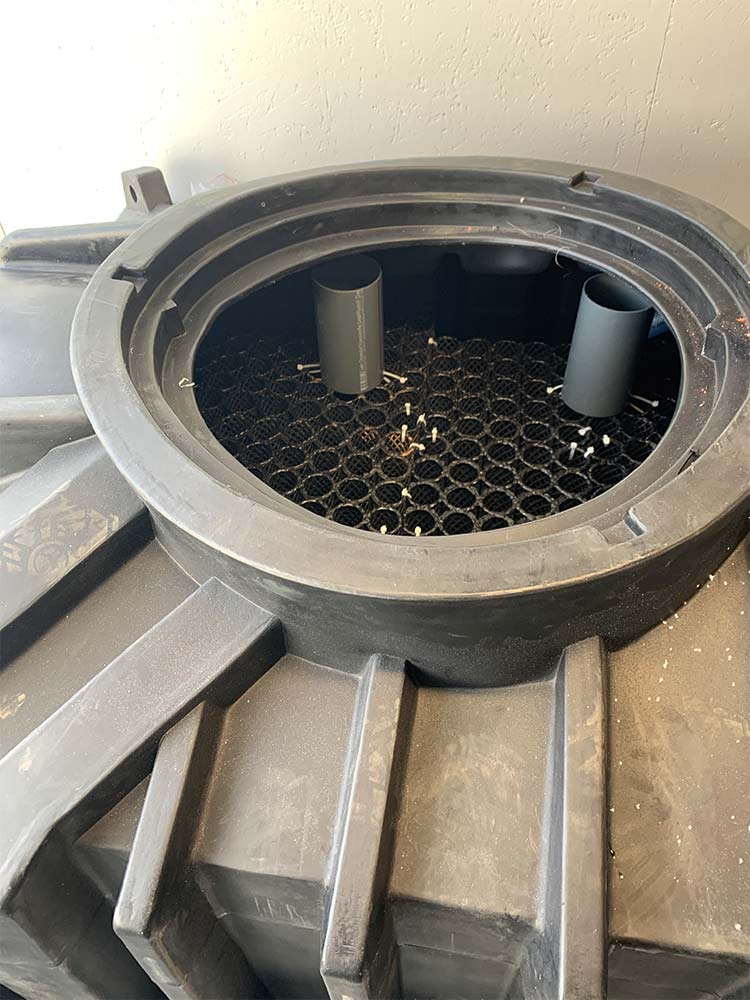

Opis zbiorników FBBR AP (pod ziemią lub wzmocnione stalą nad ziemią)
| Typ modułu | FBBR2250 |
|---|---|
| Zbiornik | Zbiornik 2250 L |
| Redukcja węgla | |
| RLM | 74 |
| Maks. przepływ wsadu [m³/d] | 11,1 |
| Redukcja węgla (ChZT) [kg/d] | 7,4 |
| Redukcja węgla i Nitryfikacja | |
| RLM | 31 |
| Maks. przepływ wsadu [m³/d] | 4,6 |
| Redukcja węgla (ChZT) [kg/d] | 3,1 |
| Nitryfikacja (NH4-N) [kg/d] | 0,31 |
| Masa transportowa/robocza [kg] | 200 / 2300 |
| Przyłącze wlotowe/wylotowe | DN 100 |
| Wymiary (d, s, w) w cm | 154/ 122/ 171 |
| Zużycie energii [kWh/d] | 1,71 |
| Typ modułu | FBBR3500 |
|---|---|
| Tank | Zbiornik 3500 L |
| Redukcja węgla | |
| RLM | 122 |
| Maks. przepływ wsadu [m³/d] | 18,3 |
| Redukcja węgla (ChZT) [kg/d] | 12,2 |
| Redukcja węgla i Nitryfikacja | |
| RLM | 51 |
| Maks. przepływ wsadu [m³/d] | 7,6 |
| Redukcja węgla (ChZT) [kg/d] | 5,1 |
| Nitryfikacja (NH4-N) [kg/d] | 0,51 |
| Masa transportowa/robocza [kg] | 250 / 3550 |
| Przyłącze wlotowe/wylotowe | DN 100 |
| Wymiary (d, s, w) w cm | 243/ 122/ 171 |
| Zużycie energii [kWh/d] | 4,05 |
Pliki do pobrania

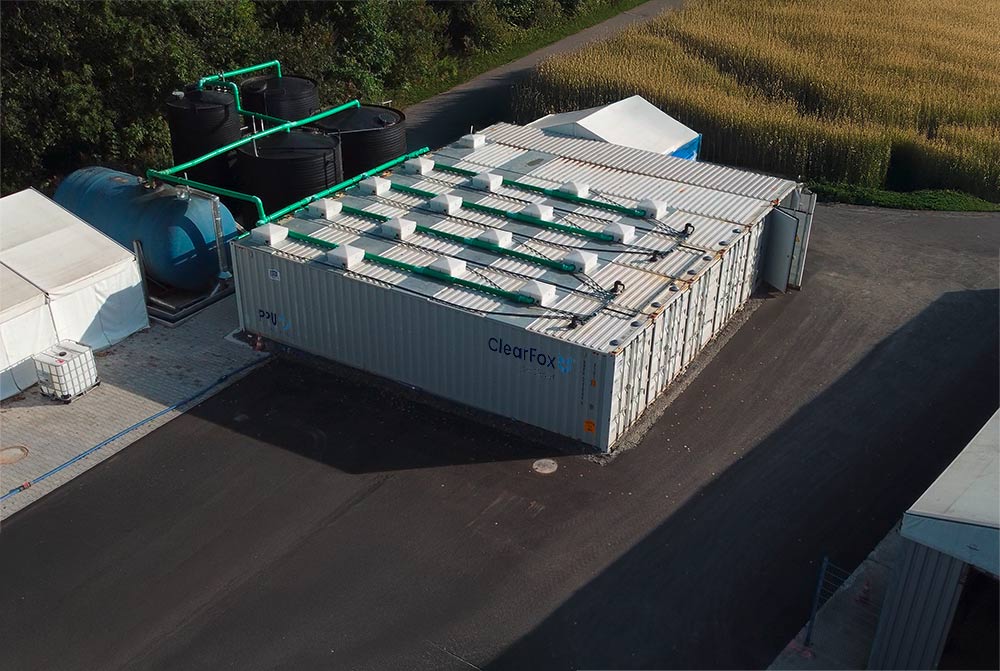

Projekty referencyjne
Najczęściej zadawane pytania
1. Czym jest reaktor biologiczny ClearFox® ze złożem stałym (FBBR)?
ClearFox® FBBR to wysokowydajny proces biologicznego oczyszczania ścieków wykorzystujący zmodyfikowany system „złoża stałego”. Jest przeznaczony zarówno do samodzielnego biologicznego oczyszczania ścieków komunalnych, jak i do wysokowydajnego oczyszczania wstępnie oczyszczonych ścieków przemysłowych. System może obsługiwać natężenia przepływu w zakresie od 10 do 5000 m³/dobę poprzez konfigurację modułów szeregowo lub równolegle.
2. Czym ClearFox® FBBR różni się od tradycyjnych procesów osadu czynnego?
W przeciwieństwie do typowych procesów osadu czynnego, system ClearFox® FBBR jest bardziej wytrzymały i radzi sobie z wyższym stężeniem zanieczyszczeń. Wytwarza mniej osadu i zajmuje mniej miejsca dzięki gęstej biomasie na stałym wypełnieniu.
3. Jakie są zalety korzystania z systemu ClearFox® FBBR?
- Wysoka wydajność: Osiąga wysoką wydajność usuwania zanieczyszczeń przy niewielkich rozmiarach.
- Wszechstronność: Nadaje się zarówno do oczyszczania ścieków przemysłowych, jak i komunalnych.
- Elastyczny montaż: może być instalowany nad lub pod ziemią.
- Opłacalność: Charakteryzuje się niskimi nakładami kapitałowymi (CAPEX) i operacyjnymi (OPEX).
- Skalowalność: Łatwa rozbudowa o dodatkowe moduły.
- Przyjazny dla użytkownika: Działa automatycznie i wymaga minimalnego przeszkolenia.
- Szybkie wdrożenie: Umożliwia szybką instalację i uruchomienie.
- Trwałość: Wszystkie komponenty są odporne na korozję.
- Korzyści dla środowiska: Nie są wymagane żadne chemikalia, a proces nie generuje nieprzyjemnych zapachów.
- Jakość ścieków: Produkuje ścieki końcowe nadające się do ponownego wykorzystania.
4. Czy system ClearFox® FBBR jest odpowiedni do zmiennych przepływów ścieków?
Tak, system jest zaprojektowany do obsługi zmieniających się przepływów ścieków, w tym warunków niedociążenia i przeciążenia, bez pogarszania wydajności.
5. Czy ClearFox® FBBR może być stosowany zarówno do oczyszczania ścieków komunalnych, jak i przemysłowych?
Absolutnie. ClearFox® FBBR jest wszechstronny i nadaje się do oczyszczania zarówno ścieków komunalnych, jak i przemysłowych.
6. Jakie wymagania konserwacyjne ma ClearFox® FBBR?
System został zaprojektowany z myślą o minimalnej konserwacji, działając automatycznie i wymagając jedynie prostych środków kontroli. Ta samoregulująca cecha wynika z zanurzonego, zainstalowanego na stałe nośnika wzrostu.
7. Czy system ClearFox® FBBR wymaga dodatków chemicznych?
Nie, system działa wydajnie bez potrzeby stosowania dodatków chemicznych, dzięki czemu jest przyjazny dla środowiska.
8. W czym system ClearFox® FBBR różni się od technologii MBBR i MBR?
ClearFox® FBBR jest bardziej wytrzymały niż reaktor z ruchomym złożem biologicznym (MBBR) i biologiczny reaktor membranowy (MBR). Obsługuje wyższe stężenia zanieczyszczeń i wytwarza mniej osadu, co skutkuje niższymi kosztami operacyjnymi.
9. Czy system ClearFox® FBBR jest certyfikowany?
Tak, technologia ClearFox® FBBR została niezależnie certyfikowana przez PIA GmbH, wiodącą notyfikowaną jednostkę badawczą w zakresie oczyszczania ścieków.
10. Jakie są dostępne metody montażu systemu ClearFox® FBBR?
System oferuje elastyczne opcje instalacji, odpowiednie zarówno do instalacji naziemnych, jak i podziemnych, w zależności od wymagań lokalizacji. Więcej szczegółowych informacji można znaleźć w poniższych broszurach i kartach katalogowych ClearFox® FBBR.
