Chipsy to wiodąca międzynarodowa firma w branży produkcji chipsów ziemniaczanych i przekąsek. W ciągu ostatnich kilku lat firmie Chipsy udało się przeprowadzić szereg modernizacji w celu zmniejszenia zapotrzebowania na wodę, jednocześnie zwiększając wydajność produkcji. Doprowadziło to do zwiększenia stężenia ładunku organicznego w ściekach, co spowodowało konieczność optymalizacji i modernizacji systemu oczyszczania ścieków z napowietrzaniem, w celu usprawnienia procesu oczyszczania i możliwości obsługi wysokich stężeń ładunku organicznego, przy jednoczesnym zachowaniu zwiększonej wydajności produkcji i oszczędności wody.
Wymagane było zwiększenie standardowej wydajności transferu tlenu (SOTR) w zbiornikach napowietrzania sekwencyjnego reaktora wsadowego (SBR) z 80–100 kg O₂/godz. do 160–200 kg O₂/godz.
W starym systemie napowietrzania ścieków w zbiornikach SBR stosowano napowietrzacze strumieniowe (Jet Aerators). Aby spełnić wymagane zwiększenie wydajności, rozważano dwa scenariusze: podwojenie liczby napowietrzaczy strumieniowych w każdym z dwóch zbiorników SBR oraz wykorzystanie nowego, zaawansowanego systemu napowietrzania zaprojektowanego i uruchomionego przez PuriChem Integrated Systems i PPU-Umwelttechnik GmbH dla pozostałych dwóch zbiorników SBR.

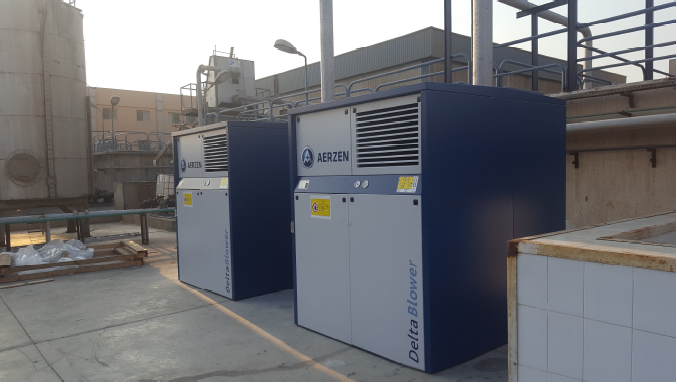

PuriChem Integrated Systems wraz z niemieckim partnerem PPU-Umwelttechnik GmbH zaprojektowali nowy, zaawansowany system napowietrzania ścieków przemysłowych, który zastąpił stary system napowietrzania strumieniowego. Nowy system oczyszczania ścieków przemysłowych został zastosowany w dwóch z czterech zbiorników napowietrzających SBR. System oczyszczalni ścieków przemysłowych jest zaprojektowany tak, aby dostarczać drobne pęcherzyki przy szerokim zakresie przepływu powietrza, zapewniając równomierną dystrybucję pęcherzyków. Dmuchawa wyporowa jest niezwykle wytrzymała, ma kompaktową konstrukcję, a jej instalacja nad ziemią miała duży wpływ na obniżenie wymagań konserwacyjnych oraz ułatwienie dostępu, obsługi i monitorowania urządzenia.
Koszt utrzymania przemysłowego systemu napowietrzania strumieniowego (Jet Aerator) wynosi prawie 150 000 EGP rocznie dla jednego napowietrzacza. W przypadku zastosowania pierwszego scenariusza koszt utrzymania napowietrzaczy we wszystkich zbiornikach SBR wyniósłby 1 200 000 EGP rocznie, podczas gdy koszt utrzymania nowego, zaawansowanego systemu napowietrzania wynosi 100 000 EGP rocznie. Nowa zaawansowana oczyszczalnia ścieków jest bardzo łatwa w dostępie i konserwacji, w przeciwieństwie do aeratorów strumieniowych, które są całkowicie zanurzone w wodzie.
Projekt opracowany wspólnie przez PuriChem i PPU pozwolił osiągnąć główny cel projektu, jakim było zwiększenie efektywności napowietrzania, przy udokumentowanych oszczędnościach energii, zmniejszeniu emisji CO₂ oraz obniżeniu kosztów utrzymania, dzięki optymalnemu wykorzystaniu następujących elementów:
Zastosowanie przemiennika częstotliwości (VFD)
Zastosowanie przemiennika częstotliwości (VFD) poprawia wydajność dmuchawy poprzez dopasowanie prędkości do zmieniających się wymagań obciążenia, umożliwiając dokładną i ciągłą kontrolę procesu w szerokim zakresie prędkości, a także eliminuje początkowy skok mocy i wstrząs mechaniczny przy przełączaniu silnika z pozycji 'wyłączony’ na 'włączony’, wydłużając żywotność i obniżając wymagania konserwacyjne oraz koszty dla dmuchawy i urządzeń końcowych.
Rozdzielacz powietrza ze stali nierdzewnej
Stalowy, nierdzewny rozdzielacz powietrza oraz pionowy przewód doprowadzający rozprowadzają powietrze wytwarzane przez dmuchawę do dyfuzorów umieszczonych na dnie zbiorników napowietrzania. Rozdzielacz powietrza oraz przewód doprowadzający są wykonane w całości ze stali nierdzewnej, co minimalizuje straty ciśnienia i umożliwia lepsze schłodzenie powietrza przed doprowadzeniem go do zbiorników SBR.
Drobnopęcherzykowe dyfuzory membranowe
Drobnopęcherzykowe dyfuzory membranowe odgrywają kluczową rolę w utrzymaniu wysokiej efektywności napowietrzania na dłuższą metę. Są odporne chemicznie, trwałe i mniej podatne na osadzanie zanieczyszczeń na powierzchni.
Zaawansowany system napowietrzania zastosowany w obu zbiornikach SBR był w stanie dostarczyć tlen z wartością standardowej szybkości transferu tlenu (SOTR) wynoszącą 200 kg O₂/godz. przy poborze mocy (P1) zaledwie 70 kW. Standardowa efektywność tlenowa (SOE) wyniosła 2,86.
OSZCZĘDNOŚCI ENERGII I KOSZTÓW:
W przypadku pierwszego scenariusza, zakładającego zastosowanie czterech napowietrzaczy strumieniowych Flygt (po cztery w każdym z dwóch zbiorników SBR), standardowa szybkość transferu tlenu (SOTR) wyniesie maksymalnie 200 kg O₂/godz. przy poborze mocy (P1) 160 kW i głębokości wody 5 m. Standardowa efektywność tlenowa (SOE) wyniesie: 1,25.
[*]Podana wartość dotyczy sytuacji, gdy napowietrzacze strumieniowe pracują przy 100% swojej wydajności.
Zaawansowany, zintegrowany system napowietrzania ścieków przemysłowych zaprojektowany przez PuriChem i FDS pozwolił zaoszczędzić energię na poziomie 180 kWh. Przy pracy napowietrzaczy przez 16 godzin na dobę nowy system napowietrzania pozwoli zaoszczędzić do 683 280,00 (EGP/rok) [**] w porównaniu ze starym systemem napowietrzania ścieków.
[**]Ceny aktualne na styczeń 2017.
Tak, rozwiązanie może być elastycznie dostosowane do różnych zakładów przemysłowych. System napowietrzania został specjalnie opracowany dla przemysłowych oczyszczalni ścieków o wysokich ładunkach organicznych. Na podstawie indywidualnej analizy Państwa wymagań można sprawdzić, jak można go optymalnie zintegrować z istniejącym procesem.
Rozwiązanie jest idealne dla firm z branży spożywczej, zwłaszcza w przemyśle ziemniaczanym, warzywnym i napojowym. Sprawdzi się we wszystkich sektorach, które mają do czynienia z silnie zanieczyszczonymi ściekami biologicznymi i dążą do zrównoważonego oczyszczania wody.
Tak, technologia jest modułowa i może być zintegrowana z istniejącymi systemami SBR.Dzięki indywidualnemu podejściu modernizacja zostanie dostosowana do konkretnych wymagań
Nasz zespół będzie wspierał Cię od etapu planowania aż po uruchomienie. Po instalacji pozostajemy do dyspozycji w zakresie regularnej obsługi i optymalizacji. Montaż systemu nad ziemią sprawia, że konserwacja jest wyjątkowo prosta i opłacalna.
