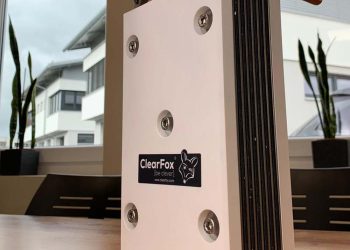

ClearFox® DiOx
Zaawansowany proces utleniania elektrycznego (AEOX)
Tagline
- Brak substancji chemicznych
- Brak odczynników
- Skalowalność
- Sprawdzony proces
Galeria
Opis

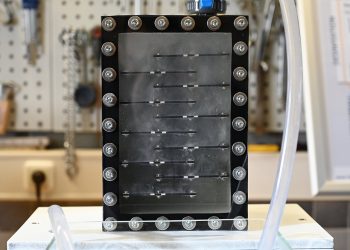

ClearFox® DiOx to system zaawansowanego utleniania elektrycznego (AEOX), który wykorzystuje najnowocześniejszą technologię z elektrodami z domieszką diamentu do skutecznego utleniania szerokiej gamy trudnych do oczyszczenia zanieczyszczeń. Należą do nich trwałe substancje, takie jak PFAS, „wieczne chemikalia”, obojętny ChZT, metale ciężkie, BTEX, zużyte substancje żrące, barwniki, dioksyny i inne zanieczyszczenia. ClearFox® DiOx to najnowocześniejsza technologia czwartego stopnia, która okazuje się skuteczna tam, gdzie konwencjonalne metody oczyszczania osiągnęły swoje granice.
Jak to działa

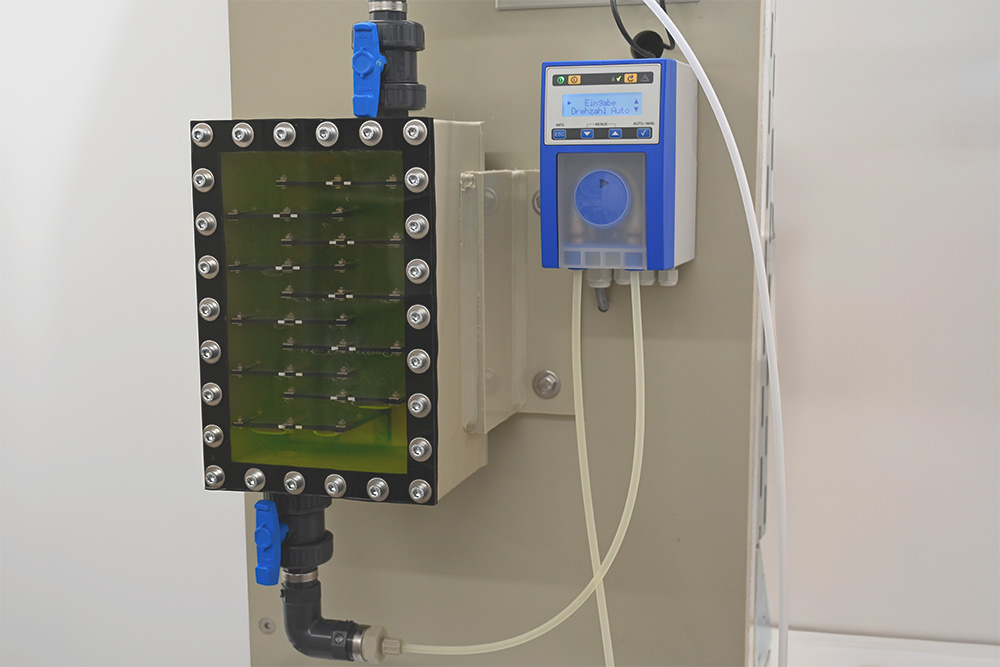

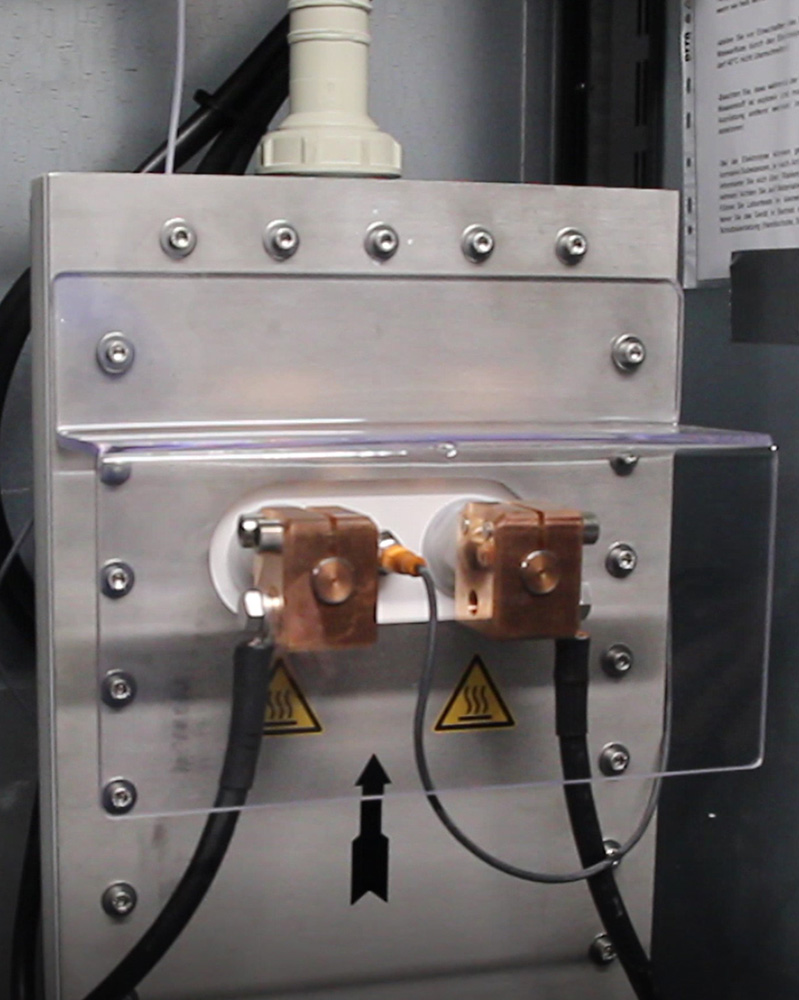

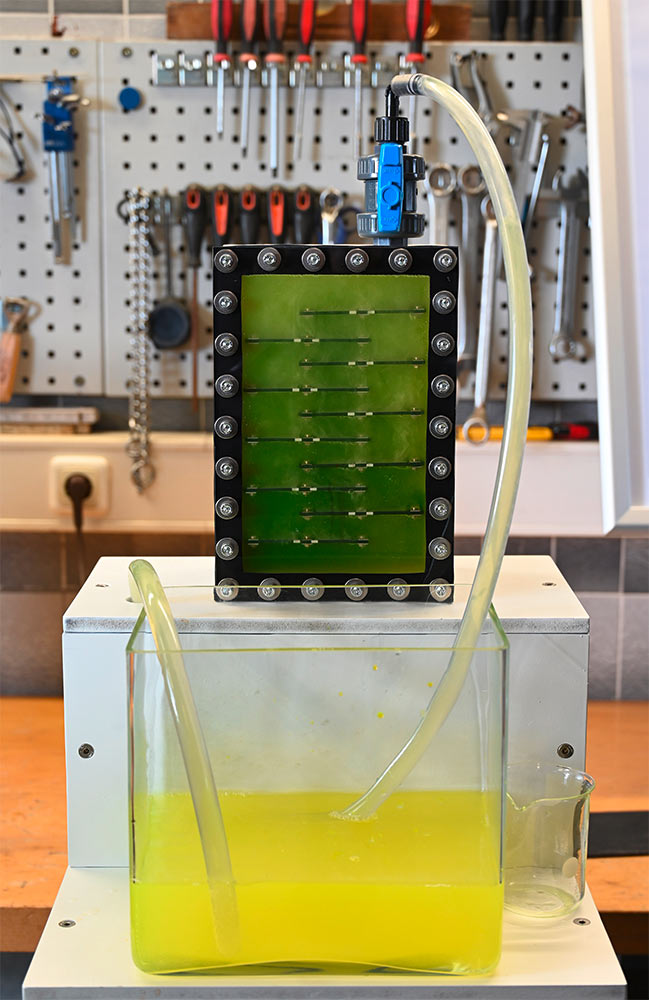

- Wstępnie oczyszczone ścieki są najpierw kierowane do oddzielnego modułu wyposażonego w elektrycznie przewodzące elektrody diamentowe.
- Poprzez zastosowanie prądu elektrycznego, wysoce reaktywne rodniki hydroksylowe są generowane bezpośrednio z wody bez żadnych dodatków.
- Rodniki te natychmiast atakują pozostałe zanieczyszczenia i całkowicie rozkładają je na nieszkodliwe produkty końcowe, takie jak dwutlenek węgla i woda.

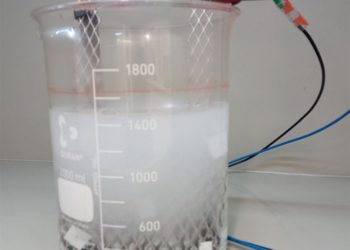

- W rezultacie uzyskuje się prawie pozbawione pozostałości ścieki, które można bezpiecznie odprowadzić do środowiska lub ponownie wykorzystać

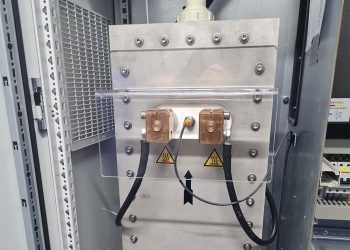

Zaprojektowany jako modułowe i skalowalne rozwiązanie, jest szczególnie odpowiedni do oczyszczania niewielkich ilości silnie zanieczyszczonych ścieków. System DiOx może funkcjonować jako samodzielna oczyszczalnia lub być zintegrowany z innymi etapami procesu ClearFox® w celu uzyskania kompleksowego rozwiązania do oczyszczania ścieków.
Zalety
- Zero chemikaliów. Zero kłopotów.
W porównaniu do innych zaawansowanych metod oczyszczania, elektrody domieszkowane borem (BDD) oferują szczególnie skuteczne i wolne od chemikaliów rozwiązanie do usuwania mikrozanieczyszczeń. Podczas gdy procesy takie jak ozonowanie czy reakcja Fentona opierają się na stosowaniu niebezpiecznych lub trudnych do dawkowania chemikaliów, BDD generuje wysoce reaktywne utleniacze, zwłaszcza rodniki hydroksylowe, bezpośrednio z wody, wyłącznie poprzez zastosowanie prądu elektrycznego. Eliminujemy tym samym nie tylko konieczność przechowywania i obsługi substancji niebezpiecznych, ale również ryzyko powstawania niepożądanych produktów ubocznych, takich jak bromian lub osad żelaza.
- Zniszczyć, a nie tylko usunąć
W przeciwieństwie do węgla aktywnego, który jedynie adsorbuje zanieczyszczenia i później wymaga kosztownej utylizacji, technologia BDD całkowicie rozkłada substancje szkodliwe. Procesy fotochemiczne, takie jak UV/H2O2, również wykazują dobrą skuteczność, ale wymagają czystej wody i nadal opierają się na dodatkach chemicznych. Procesy membranowe, takie jak nanofiltracja czy odwrócona osmoza, osiągają wysokie wskaźniki retencji, jednak generują skoncentrowane ścieki, a także są podatne na zakłócenia operacyjne.
- Bezpieczne i niezawodne działanie

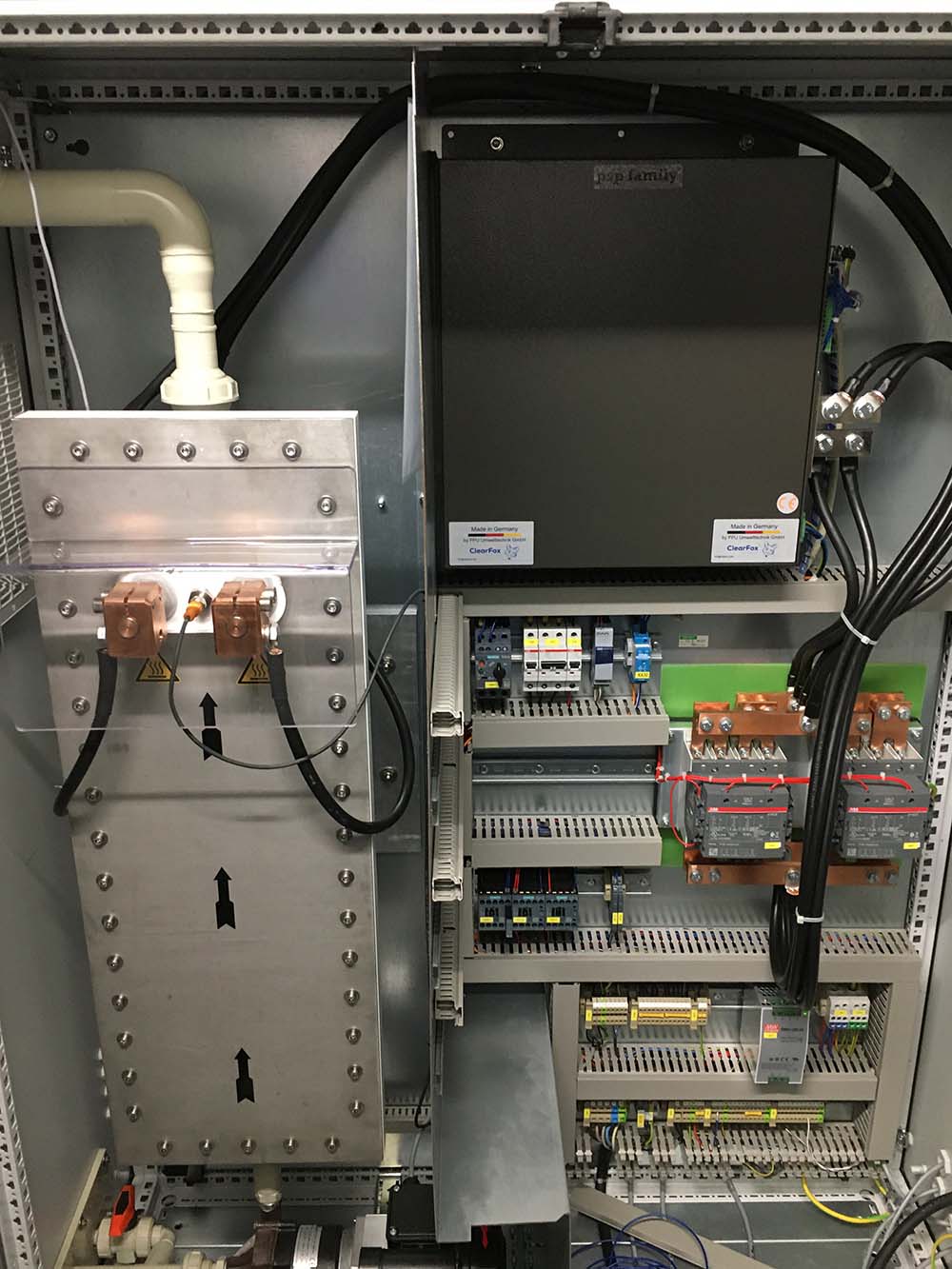

Systemy BDD zostały zaprojektowane tak, aby były solidne i niezawodne nawet w trudnych warunkach oczyszczania ścieków. DiOx działa w pełni automatycznie. Systemy BDD są nie tylko skuteczne w usuwaniu mikrozanieczyszczeń, ale także łatwe do zintegrowania z innymi etapami oczyszczania. Działają niezależnie od zmętnienia wody lub procesów biologicznych. Oferujemy również systemy pilotażowe, które pozwalają ocenić wydajność technologii w przypadku konkretnych ścieków przed wdrożeniem na pełną skalę.
Filmy
Specyfikacje
| Anode | BDD |
|---|---|
| Cathode | Titanium |
| Power | max. 1.5 Watt (1 anode); 3kW (2 anodes) |
| Current | max. 150A/300A |
| voltage | max. 10V |
| Electrode type | Boron-doped diamond based on niobium |
| Maximum current density | 100 mA/cm² |
| Electrode distance | variable, typically 2-5mm |
| Max. Operating pressure | 0.5 bar |
| Min. flow | 5L/min |
| Max. flow | ~84L/min |
| Max. Operating temperature (medium) | 40°C |
| Housing material | PP, max. 70°C temperature resistant |
| Gasket material | EPDM |
| Contact material anode side | BDD |
| Contact material cathode side | Titanium or BDD |
| Contacting Current supply | Titanium/aluminium |
Pliki do pobrania
Projekty referencyjne
Najczęściej zadawane pytania
1. Czym jest system ClearFox® DiOx EO?
ClearFox® SBR (Sequential Batch Reactor) Standard Kit to zestaw urządzeń zaprojektowanych do biologicznego oczyszczania ścieków komunalnych. Zestawy te mogą być instalowane w lokalnie produkowanych zbiornikach z dowolnego materiału i o dowolnym kształcie, dostosowanych do osiągnięcia określonych standardów ścieków. Są one przeznaczone dla populacji od 4 do 1000 osób, przy czym większe systemy są projektowane indywidualnie.
2. Jakie zanieczyszczenia może usuwać system ClearFox® DiOx EO?

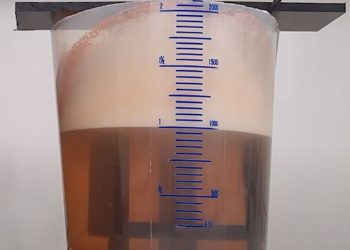

- Substancje per- i polifluoroalkilowe (PFAS) „Chemikalia wiecznego trwania”
- Obojętne chemiczne zapotrzebowanie na tlen (ChZT)

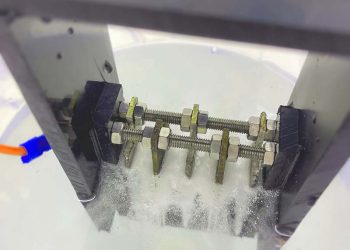

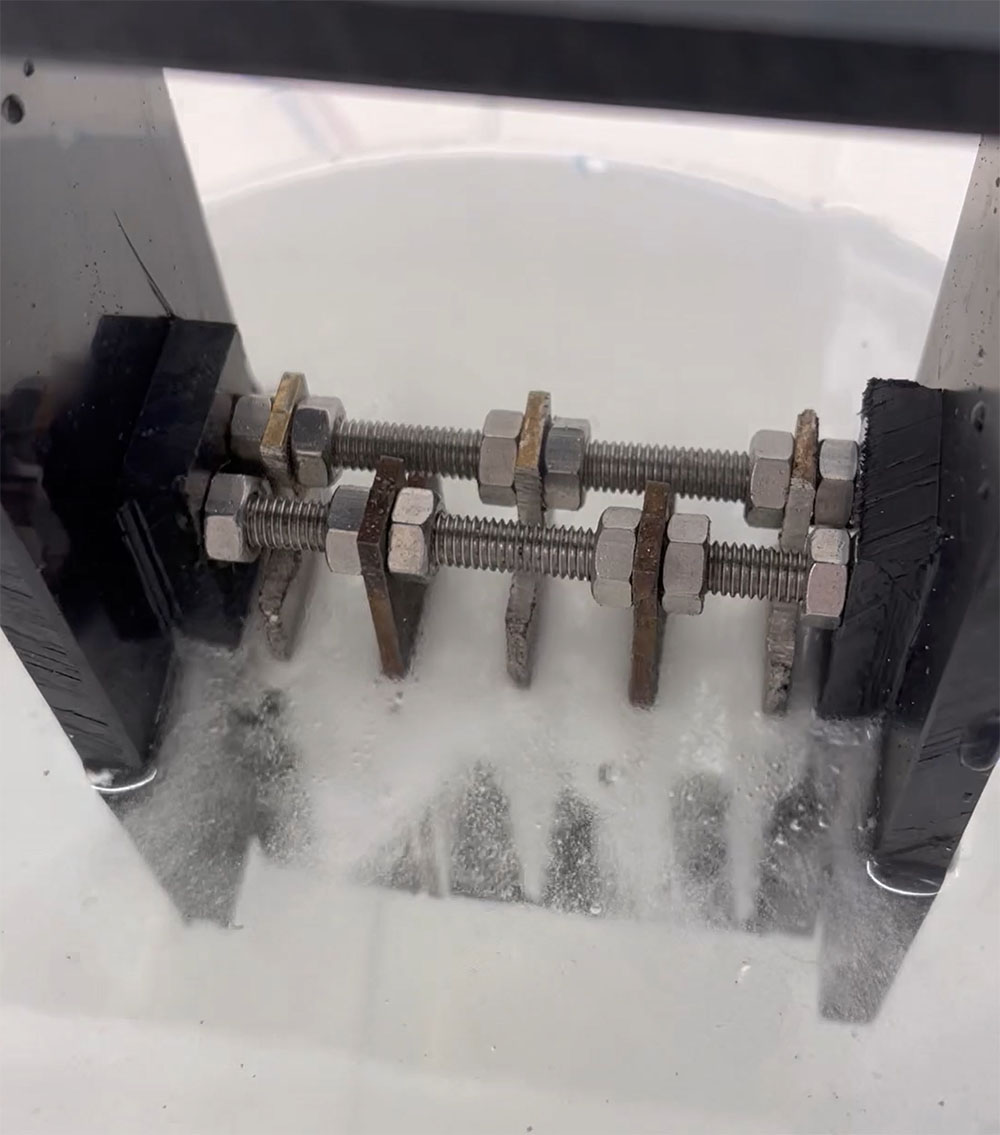

- Metale ciężkie
- Związki benzenu, toluenu, etylobenzenu i ksylenu (BTEX)
- Zużyte substancje żrące

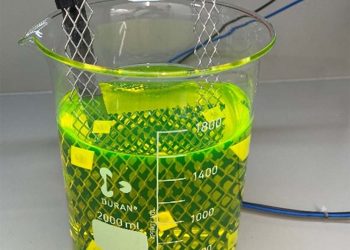

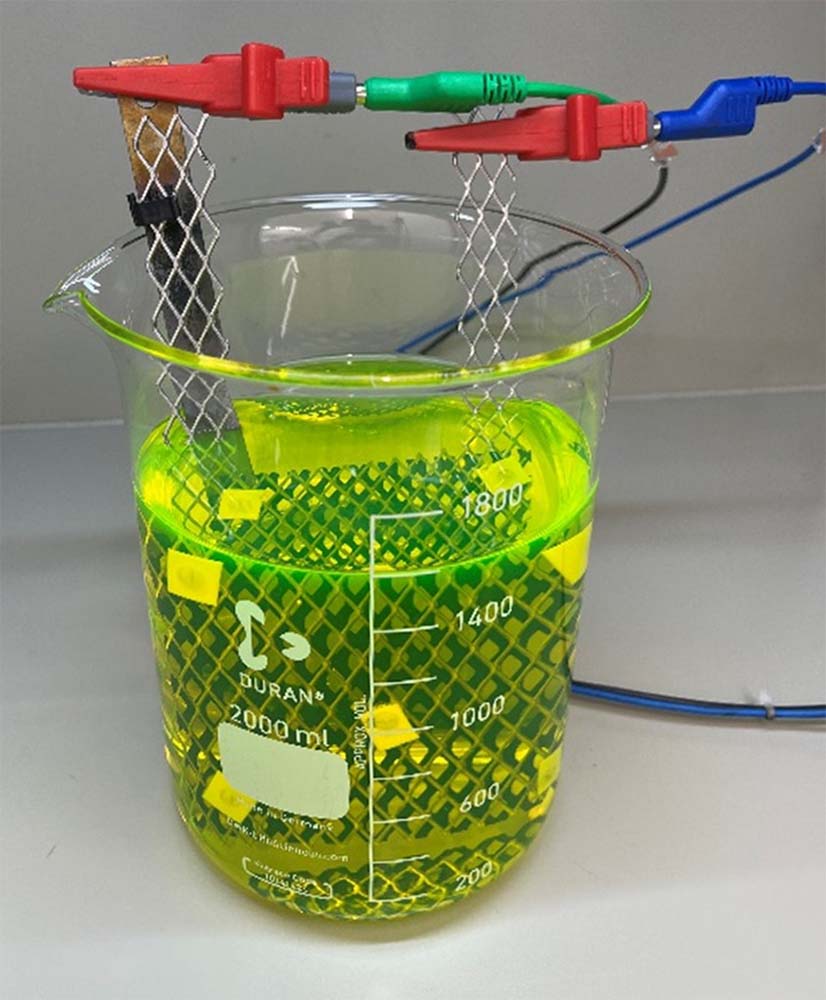

- Barwniki
- Dioksyny
3. Jak działa system ClearFox® DiOx EO?
4. Jakie są kluczowe zalety systemu ClearFox® DiOx EO?
System oferuje kilka zalet:
- Praca bez użycia chemikaliów: nie wymaga dodatkowych odczynników ani substancji chemicznych – działa wyłącznie na energii elektrycznej
- Efektywność energetyczna: Działa w warunkach niskiego ciśnienia i niskiej temperatury, optymalizując zużycie energii.
- Modułowa i skalowalna konstrukcja: Umożliwia łatwą integrację i rozbudowę w zależności od potrzeb.
- Udowodniona skuteczność: Zdolny do usuwania szerokiej gamy trwałych i trudno degradowalnych zanieczyszczeń.
5. W jakich branżach można stosować system ClearFox® DiOx EO?
System jest odpowiedni dla różnych branż, w tym:
Farmaceutycznej
Naftowej i gazowej
Tekstylnej
Drukarskiej
Półprzewodnikowej
Przetwórstwa spożywczego
Oczyszczania odcieków ze składowisk odpadów
Jego wszechstronność sprawia, że znajduje zastosowanie w każdym sektorze wymagającym utleniania obojętnych substancji organicznych.
6. Czy system ClearFox® DiOx EO można zintegrować z istniejącymi procesami oczyszczania ścieków?
7. Jakie są parametry techniczne systemu ClearFox® DiOx EO?
Parametry techniczne systemu różnią się w zależności od konfiguracji modułu:
Typ elektrody: Elektrody diamentowe z domieszką boru na bazie niobu.
Wymiary powierzchni anody: 500 mm x 150 mm.
Maksymalna gęstość prądu: 100 mA/cm².
Zakres napięcia: 3 V DC do 25 V DC.
Materiał dystansowy i izolacja: Teflon.
Materiał styków (do zmiany polaryzacji): Tytan.
Minimalny przepływ: 5 l/min.
Skuteczność usuwania ChZT: Około 0,298 g/Ah.

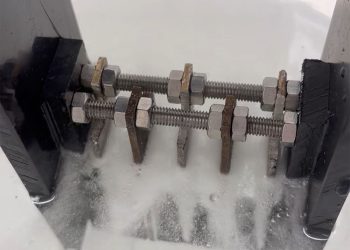

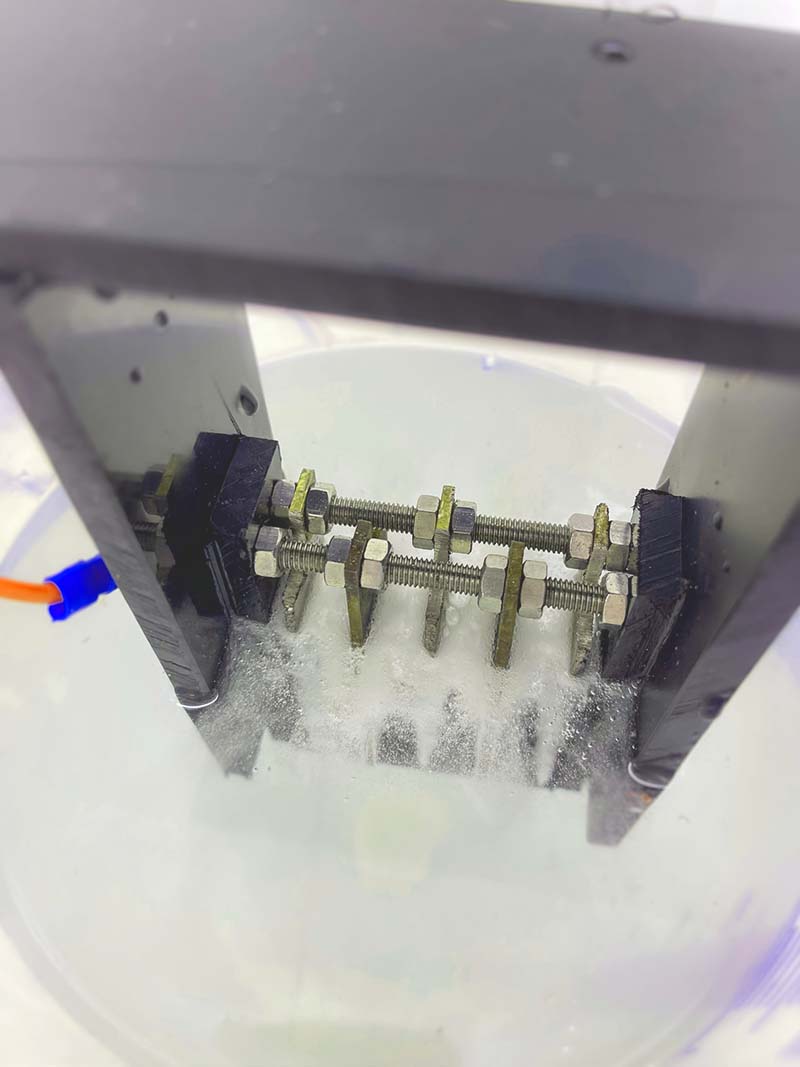

Skuteczność usuwania metali ciężkich: Do 99%, w zależności od składu ścieków.
