Kompaktowe systemy FBBR ClearFox
Kompaktowa oczyszczalnia ścieków
Zaprojektowane i dostarczone na miejsce
- Szybka realizacja
- Kupno, wynajem lub wynajem z opcją wykupu
- Skalowalny
- Objęty pełną gwarancją
Galeria
Opis
Kompaktowe systemy ClearFox® zapewniają gotowe do użycia rozwiązanie do oczyszczania ścieków w oparciu o zaawansowaną technologię reaktora ze złożem stałym o wysokiej wydajności. Oferujemy je jako gotowe systemy kompaktowe lub jako rozwiązania dostosowane do indywidualnych potrzeb klienta, z wykorzystaniem naszych modułowych komponentów. Podejście oparte na modułowej konstrukcji pozwala naszym systemom na elastyczną obsługę zarówno ścieków przemysłowych, jak i komunalnych, przy przepływach od 7,5 m³/dobę do 5000 m³/dobę.Systemy te mogą osiągnąć dowolną jakość ścieków wymaganych do odprowadzenia, ponownego użycia lub nawadniania. Oferujemy nasze oczyszczalnie w dwóch konfiguracjach:

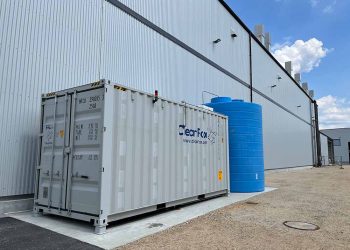

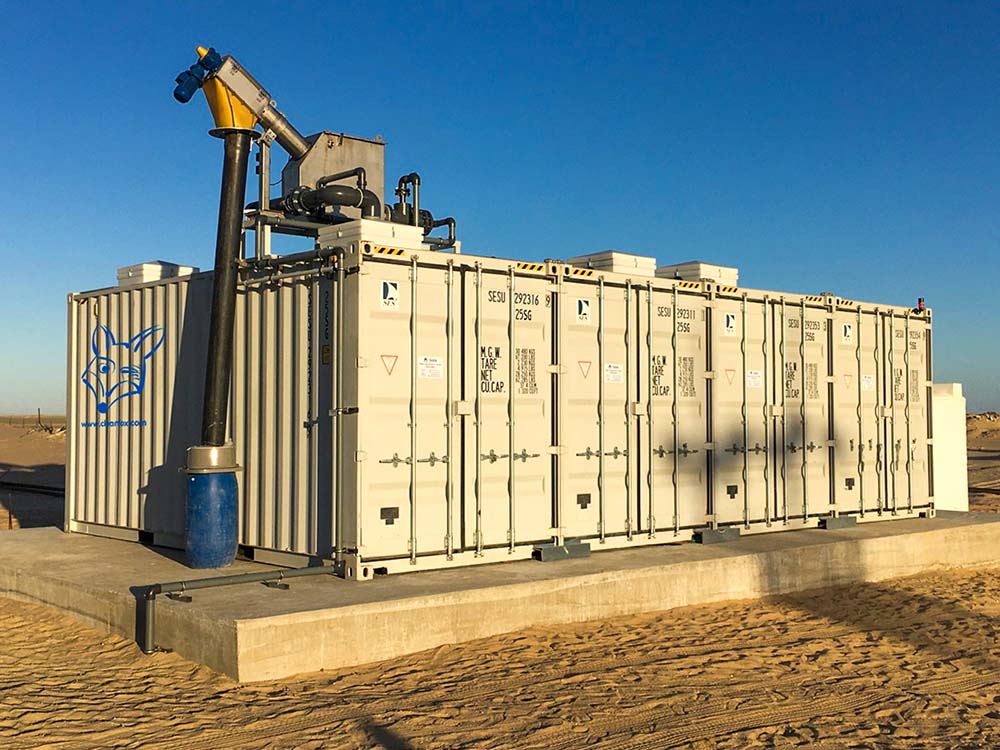

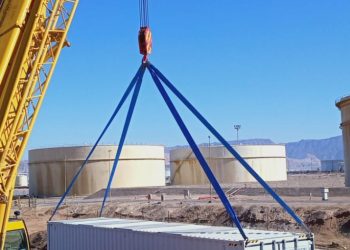

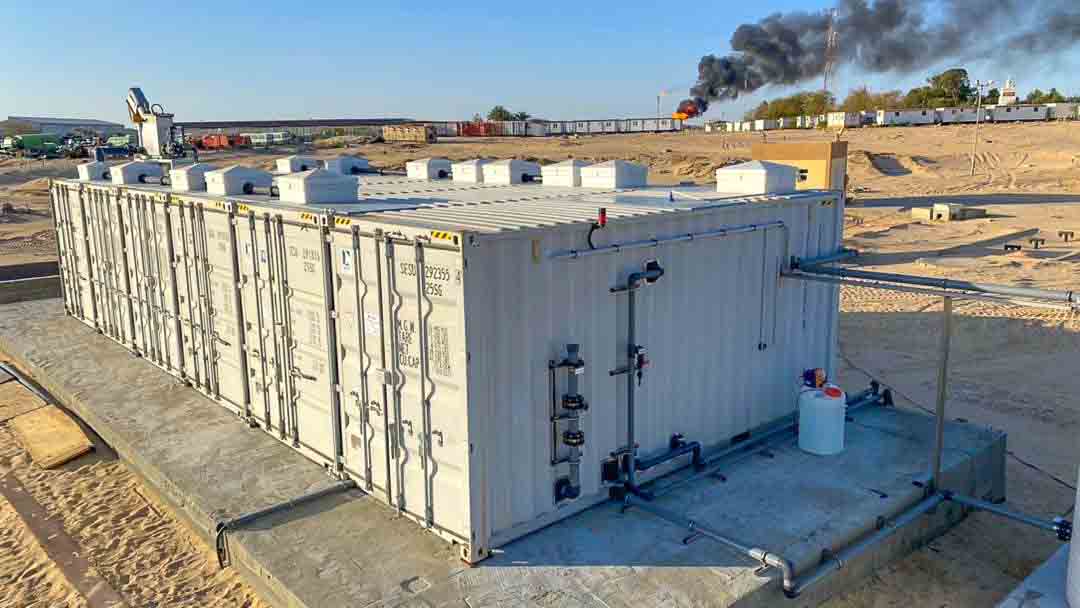

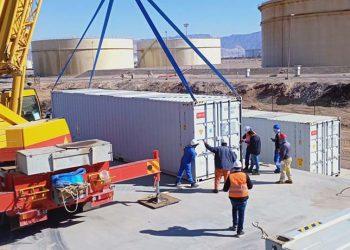

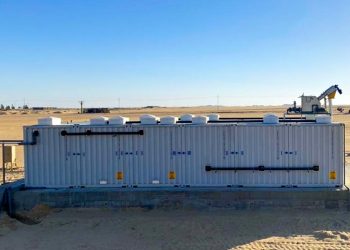

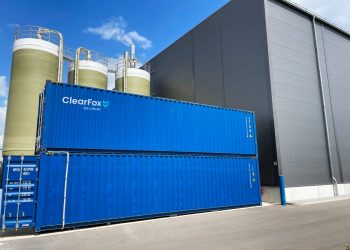

Kontenerowe jednostki C: kompaktowe systemy z oczyszczaniem wstępnym, etapem biologicznym i oczyszczaniem wtórnym, mieszczące się w kontenerze transportowym o długości 20 lub 40 stóp. Systemy te są wstępnie zaprojektowane i zapewniają niezawodne i łatwe w utrzymaniu rozwiązanie, wyprodukowane zgodnie z zasadą „plug and play”. Od zgłoszenia do uruchomienia w rekordowym czasie – nasze systemy modułowe pozwalają na szybkie i łatwe uruchomienie.

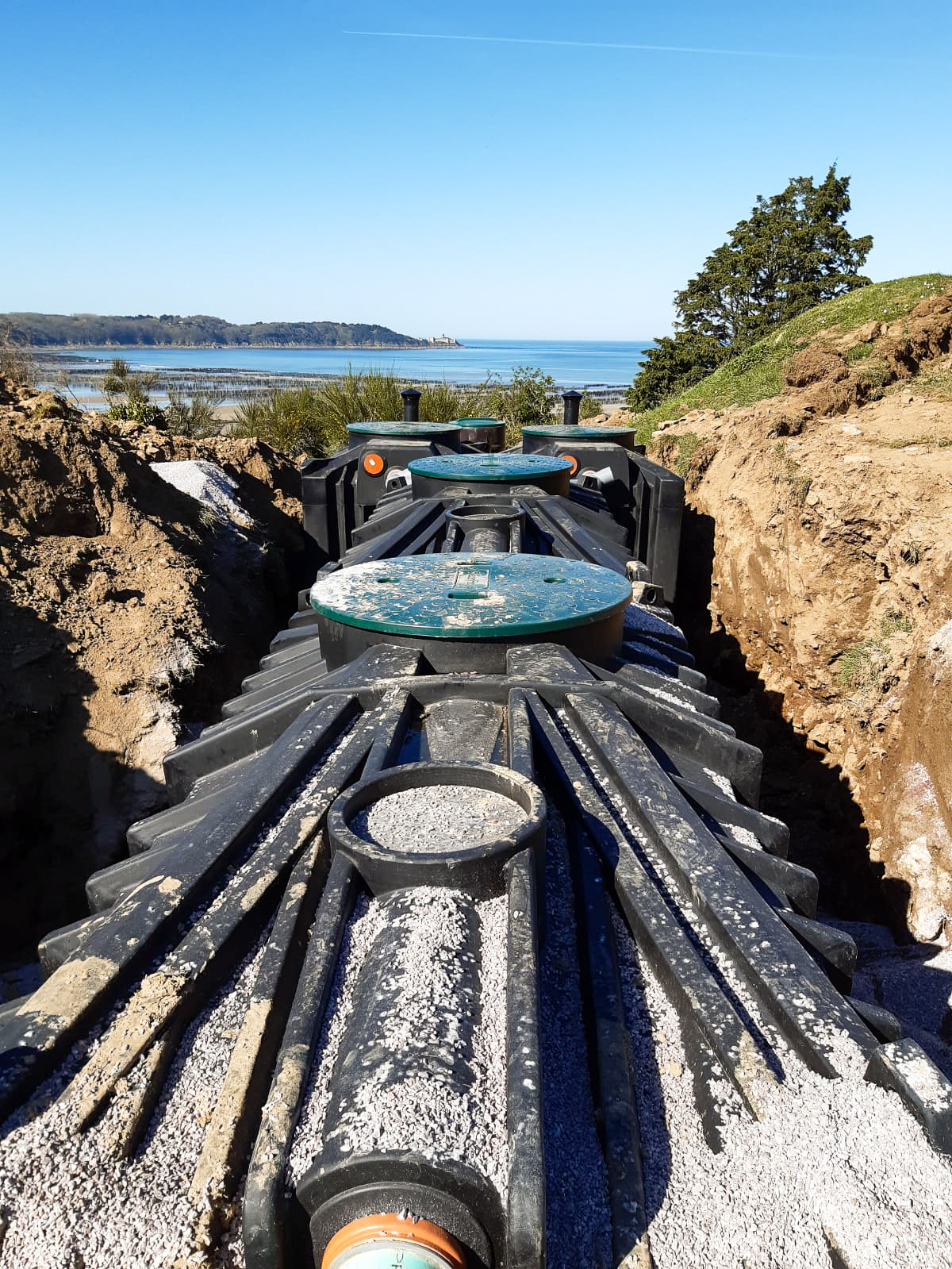

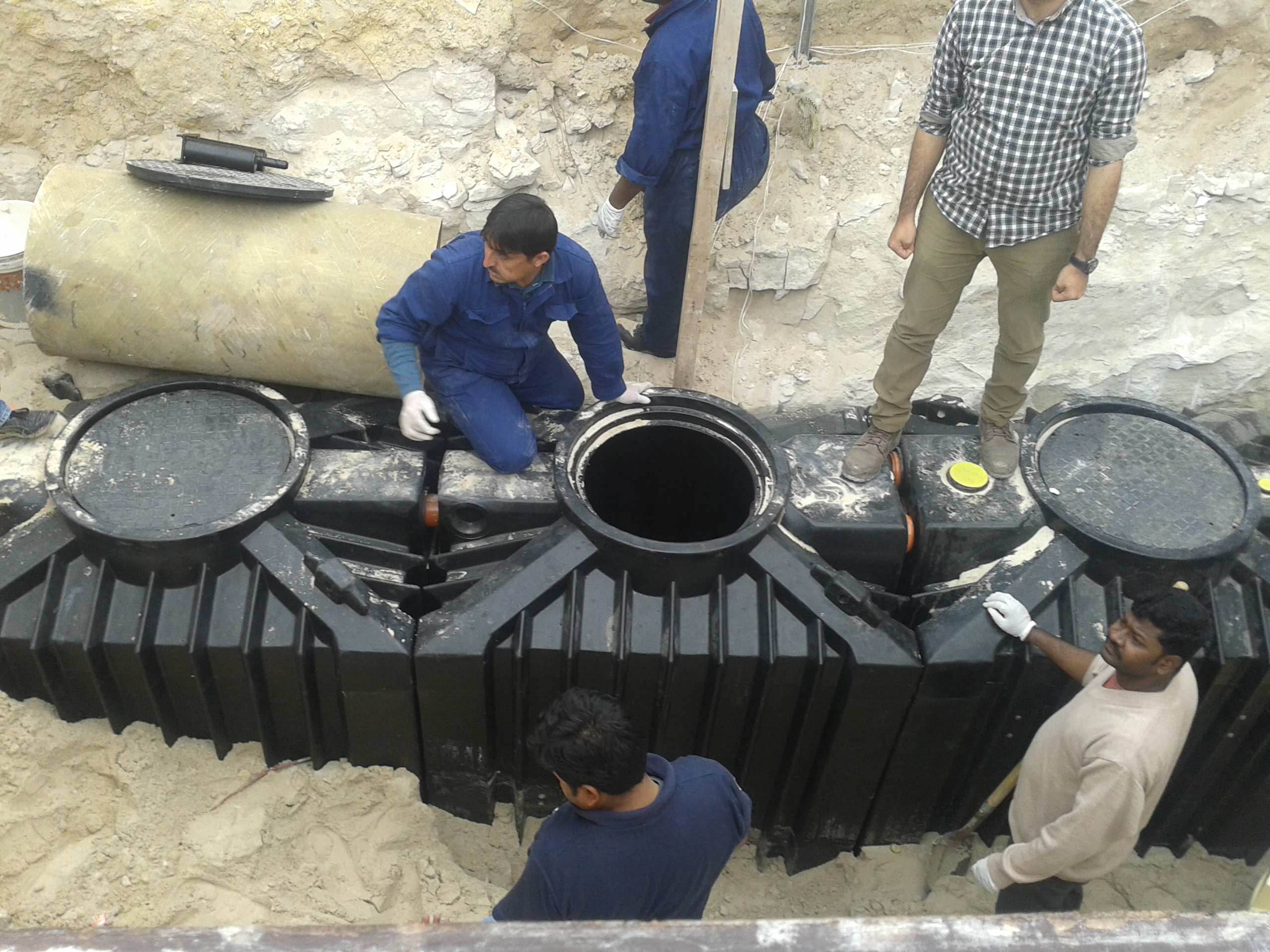

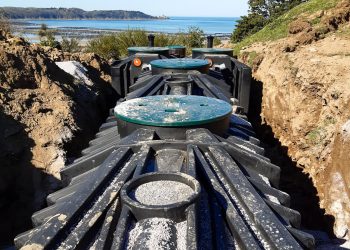

Instalacje te są dostarczane w kompaktowych zbiornikach z HDPE, przeznaczonych do montażu podziemnego lub naziemnego (ze stalowym wzmocnieniem). Każdy system jest w pełni prefabrykowany i obejmuje etap wstępnego oczyszczania (z Clearfox lub istniejące od klienta), oczyszczanie biologiczne oraz wtórne, realizowane w kilku zbiornikach – dla maksymalnej elastyczności. Wytrzymała, a zarazem lekka konstrukcja z HDPE umożliwia łatwy transport na miejsce montażu.
Jak to działa
-
Przykład dla C30 (patrz wyżej)
Oczyszczanie wstępne
Dopływające ścieki trafiają najpierw do zbiornika buforowego o pojemności 13 m³. Jest to wysokiej jakości bezszwowy, formowany rotacyjnie zbiornik z tworzywa sztucznego, który idealnie pasuje do zbiornika i będzie służył przez ponad 25 lat. Zbiornik buforowy działa jako tymczasowa jednostka magazynująca w celu utrzymania stałego natężenia przepływu w systemie -
Oczyszczanie biologiczne
Woda przepływa następnie do reaktora biologicznego, który zawiera media o złożu stałym, zapewniające dużą powierzchnię do przylegania i wzrostu mikroorganizmów. System napowietrzania na dnie dostarcza tlen do mikroorganizmów, umożliwiając skuteczną biologiczną degradację materii organicznej. -
Oczyszczanie wtórne
Oczyszczona woda przechodzi przez separator lamelowy. Nachylone płyty zwiększają powierzchnię osiadania, co pozwala na wysoce wydajną sedymentację na niewielkiej powierzchni, umożliwiając osadzanie się ciał stałych.
Zalety
- Wszechstronność instalacji
Nasze oczyszczalnie ścieków są zaprojektowane z myślą o maksymalnej elastyczności instalacji. W zależności od wymagań i objętości, mogą być one dostarczane w kompaktowych zbiornikach z tworzywa sztucznego do montażu podziemnego lub w wytrzymałych kontenerach do montażu naziemnego. Ta elastyczność zapewnia, że system może być bezproblemowo zintegrowany zarówno w nowych obiektach, jak i w projektach modernizacyjnych, praktycznie w każdej lokalizacji.
- Niskie koszty operacyjne
Efektywna praca systemów ClearFox® nie wymaga wyspecjalizowanego personelu. Bez cotygodniowych regulacji, bez skomplikowanej technologii pomiarowej lub kontrolnej. Reaktor ze złożem stałym autonomicznie zapewnia stabilność biologiczną. System został zaprojektowany z myślą o minimalnym nakładzie prac konserwacyjnych.
W połączeniu z niskim zużyciem energii, przekłada się to na niskie i przewidywalne koszty eksploatacji (OPEX) przez cały okres użytkowania systemu.
- Niezawodna technologia
Jedną z kluczowych zalet technologii złoża stałego ClearFox® jest wyjątkowa stabilność procesu. W przeciwieństwie do konwencjonalnych systemów oczyszczania biologicznego, biofilm w zanurzonym reaktorze ze złożem stałym automatycznie dostosowuje się do zmiennych obciążeń. ClearFox® FBBR działa niezawodnie nawet przy wahaniach wartości dopływu.
- Wyprodukowano w Niemczech
Nasze systemy są projektowane i budowane w Niemczech zgodnie z wysokimi standardami jakości przy użyciu wysokiej jakości materiałów. ClearFox posiada certyfikaty ISO 9001 (zarządzanie jakością) i ISO 14001 (zarządzanie środowiskowe). Oznacza to maksymalne bezpieczeństwo operacyjne, przewidywalne harmonogramy konserwacji i pewność, że inwestycja zapewni niezawodne działanie przez dziesięciolecia.
Wideo
Opis
| Module type | C-5 | C-15 | C-30 | C-50 |
|---|---|---|---|---|
| Flow rate | 5 m³/d | 15 m³/d | 30 m³/d | 50 m³/d |
| Flow rate Q10 | 0,5 m³/h | 1,5 m³/h | 3,00 m³/h | 5,00 m³/h |
| Flow rate Q20 into fixed bed tank | 0,25 m³/h | 0,75 m³/h | 1,50 m³/h | 2,5 m³/h |
| Load BOD5 | 2 kg/d | 6 kg/d | 12 kg/d | 20 kg/d |
| Load COD | 4 kg/d | 12 kg/d | 24 kg/d | 40 kg/d |
| Measures (l/w/h) in m | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 |
| Machine house (l/w/h) in m | Inside container | Inside container | Outdoor cabinet (l/w/h) 210x115x215 | Inside container |
| Weight (transport/operation) | 7,0/20 to | 7,0/23,0 to | 7,0/26,0 to | 7,0/23,0 to |
| Power connected | 0,35 kW | 0,5 kW | 1,1 kW | 1,75 kW |
| Power consumption/d ~ | 5,6 kW/d (0,35 kW x 16 h/d) | 8 kW/d | 17,6 kW/d | 28 kW/d |
| Buffer | included | included | included | not included |
| Sludge storage for | 80 d | 80 d | 30 d | not included |
| Module type | C-5 | C-15 | C-30 | C-50 |
|---|---|---|---|---|
| Flow rate | 5 m³/d | 15 m³/d | 30 m³/d | 50 m³/d |
| Flow rate Q10 | 0,5 m³/h | 1,5 m³/h | 3,00 m³/h | 5,00 m³/h |
| Flow rate Q20 into fixed bed tank | 0,25 m³/h | 0,75 m³/h | 1,50 m³/h | 2,5 m³/h |
| Load BOD5 | 2 kg/d | 6 kg/d | 12 kg/d | 20 kg/d |
| Load COD | 4 kg/d | 12 kg/d | 24 kg/d | 40 kg/d |
| Measures (l/w/h) in m | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 |
| Machine house (l/w/h) in m | Inside container | Inside container | Outdoor cabinet (l/w/h) 210x115x215 | Inside container |
| Weight (transport/operation) | 7,0/20 to | 7,0/23,0 to | 7,0/26,0 to | 7,0/23,0 to |
| Power connected | 0,35 kW | 0,5 kW | 1,1 kW | 1,75 kW |
| Power consumption/d ~ | 5,6 kW/d (0,35 kW x 16 h/d) | 8 kW/d | 17,6 kW/d | 28 kW/d |
| Buffer | included | included | included | not included |
| Sludge storage for | 80 d | 80 d | 30 d | not included |
| Module type | C-5 | C-15 | C-30 | C-50 |
|---|---|---|---|---|
| Flow rate | 5 m³/d | 15 m³/d | 30 m³/d | 50 m³/d |
| Flow rate Q10 | 0,5 m³/h | 1,5 m³/h | 3,00 m³/h | 5,00 m³/h |
| Flow rate Q20 into fixed bed tank | 0,25 m³/h | 0,75 m³/h | 1,50 m³/h | 2,5 m³/h |
| Load BOD5 | 2 kg/d | 6 kg/d | 12 kg/d | 20 kg/d |
| Load COD | 4 kg/d | 12 kg/d | 24 kg/d | 40 kg/d |
| Measures (l/w/h) in m | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 |
| Machine house (l/w/h) in m | Inside container | Inside container | Outdoor cabinet (l/w/h) 210x115x215 | Inside container |
| Weight (transport/operation) | 7,0/20 to | 7,0/23,0 to | 7,0/26,0 to | 7,0/23,0 to |
| Power connected | 0,35 kW | 0,5 kW | 1,1 kW | 1,75 kW |
| Power consumption/d ~ | 5,6 kW/d (0,35 kW x 16 h/d) | 8 kW/d | 17,6 kW/d | 28 kW/d |
| Buffer | included | included | included | not included |
| Sludge storage for | 80 d | 80 d | 30 d | not included |
| Module type | C-5 | C-15 | C-30 | C-50 |
|---|---|---|---|---|
| Flow rate | 5 m³/d | 15 m³/d | 30 m³/d | 50 m³/d |
| Flow rate Q10 | 0,5 m³/h | 1,5 m³/h | 3,00 m³/h | 5,00 m³/h |
| Flow rate Q20 into fixed bed tank | 0,25 m³/h | 0,75 m³/h | 1,50 m³/h | 2,5 m³/h |
| Load BOD5 | 2 kg/d | 6 kg/d | 12 kg/d | 20 kg/d |
| Load COD | 4 kg/d | 12 kg/d | 24 kg/d | 40 kg/d |
| Measures (l/w/h) in m | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 |
| Machine house (l/w/h) in m | Inside container | Inside container | Outdoor cabinet (l/w/h) 210x115x215 | Inside container |
| Weight (transport/operation) | 7,0/20 to | 7,0/23,0 to | 7,0/26,0 to | 7,0/23,0 to |
| Power connected | 0,35 kW | 0,5 kW | 1,1 kW | 1,75 kW |
| Power consumption/d ~ | 5,6 kW/d (0,35 kW x 16 h/d) | 8 kW/d | 17,6 kW/d | 28 kW/d |
| Buffer | included | included | included | not included |
| Sludge storage for | 80 d | 80 d | 30 d | not included |
Pobierz Systemy-C
Pobierz Systemy AP-FBBR
Projekty referencyjne
Najczęściej zadawane pytania
1. Co to jest system ClearFox® w wersji pakowanej?
Kompaktowa oczyszczalnia ścieków ClearFox® to prefabrykowany i modułowy system oczyszczania, umieszczony w kontenerach transportowych ISO lub zbiornikach HDPE przeznaczonych do montażu podziemnego. Zawiera wszystkie kluczowe etapy oczyszczania, takie jak oczyszczanie wstępne, biologiczne oraz klarowanie, zintegrowane w jednej kompaktowej jednostce.
2. Jaka jest różnica między pakowanym systemem oczyszczania ścieków FBBR a systemami kontenerowymi ClearFox?
Nakładają się one na siebie. Nasze pakowane systemy oczyszczania obejmują zbiorniki HDPE i naszą kontenerową serię C z technologią stałego złoża. Nasze rozwiązania kontenerowe obejmują wszystkie nasze systemy, które są instalowane w kontenerze (w tym seria C):
- ClearFox® DAF
- ClearFox® Separator Lamelowy
- ClearFox® FBBR
- ClearFox® seria C
- ClearFox® DiOx
3. Do jakich zastosowań nadają się pakowane systemy oczyszczania?
Systemy te są idealne do wszelkiego rodzaju oczyszczania ścieków komunalnych i przemysłowych:
Tereny wiertnicze przemysłu naftowego i gazowego
Place budowy
Obozy pracownicze
Obozy wojskowe
Obozy górnicze
Tymczasowe oczyszczanie ścieków komunalnych i przemysłowych
Obozy dla uchodźców
Oczyszczanie ścieków w portach
Hotele
Miejsca festiwali
Mleczarnie
Cukrownie
Browary
Zakłady suszenia drewna
Przemysł farmaceutyczny

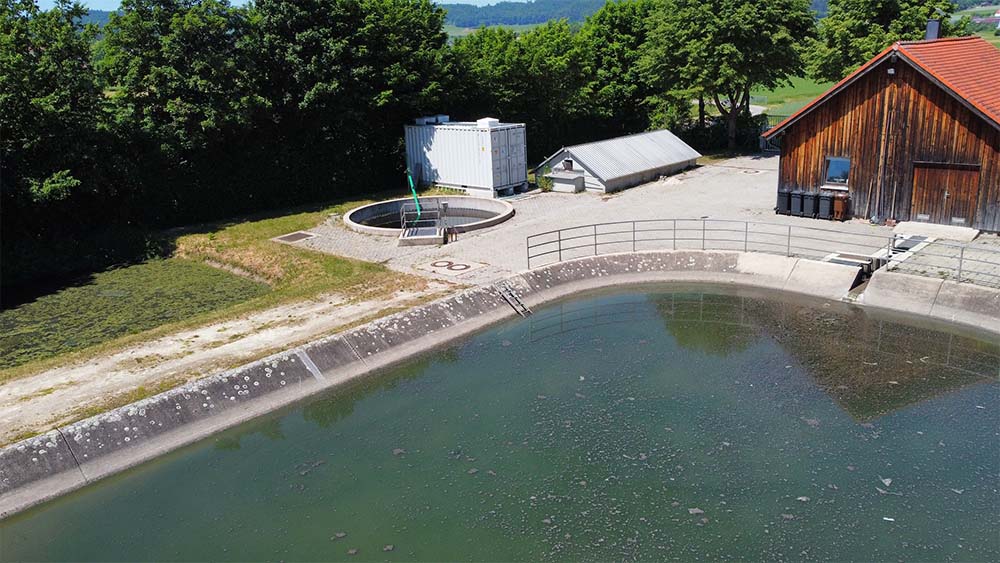

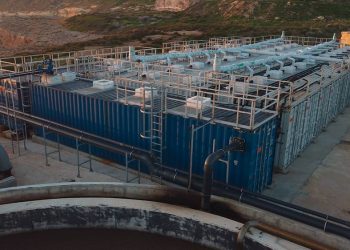

Modernizacja oczyszczalni stawowych
i wiele więcej…!
4. Jakie są zalety systemów pakowanych systemów ClearFox® FBBR?
Kluczowe zalety to:
- Technologia wiodąca na rynku, spełniająca rygorystyczne normy ekologiczne i jakościowe
- Dostawa wszystkich niezbędnych urządzeń od jednego dostawcy
- Wyprodukowano w Bawarii, w Niemczech, zapewniając wysokie standardy jakości.
- Przystosowane do efektywnej pracy w każdej strefie klimatycznej
- Łatwość transportu na całym świecie
5. Czy system można dostosować do konkretnych potrzeb w zakresie oczyszczania ścieków?
6. Czy leasing jest dostępny dla tych systemów?
ClearFox® oferuje usługi wynajmu dla krótko-, średnio- i długoterminowych projektów. Zapewnia to łatwo dostępne (kontenerowe) modułowe oczyszczalnie ścieków dostosowane do konkretnych wymagań projektu, co pozwala na niskie ryzyko, opłacalne rozwiązanie bez dużych inwestycji kapitałowych.
